Создание семейства типов арматурных прядей

Узнайте, как создавать пример семейства типов арматурных прядей.

Самым простым способом создания семейства типов арматурных прядей является копирование соответствующего семейства пустотелых плит. В этом случае геометрия элемента уже задана, и существующие отверстия могут помочь при размещении прядей.

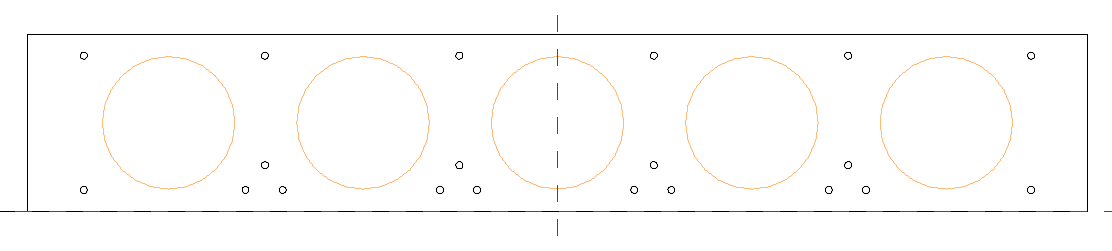

1. Откройте семейство пустотелых плит, например, hcs_20.rfa, и сохраните его под новым именем, например, hcs_20_Strandtype1.rfa.
2. Переключитесь на вид спереди и создайте пряди в качестве цилиндрических объектов выдавливания. Диаметр выдавливания должен в точности равняться диаметру прядей в виртуальном элементе по вертикали и по горизонтали. Выдавливание может иметь любую длину.
   • Создание элемента выдавливания: «Создать Формы Выдавливание».
   • Построение окружности: «Изменить | Создать тело выдавливания Рисование Круг». Постройте окружность с диаметром, равным диаметру пряди, и разместите ее в приблизительном положении.
   • Завершение редактирования выдавливания: «Изменить | Создать тело выдавливания Режим Выход из режима редактирования».

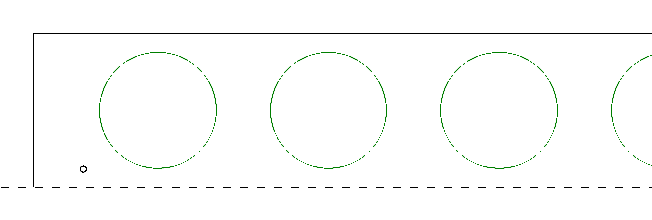

   • Создайте новые выдавливания или скопируйте существующее для всех прядей. Точно расположите пряди, используя размерные линии:

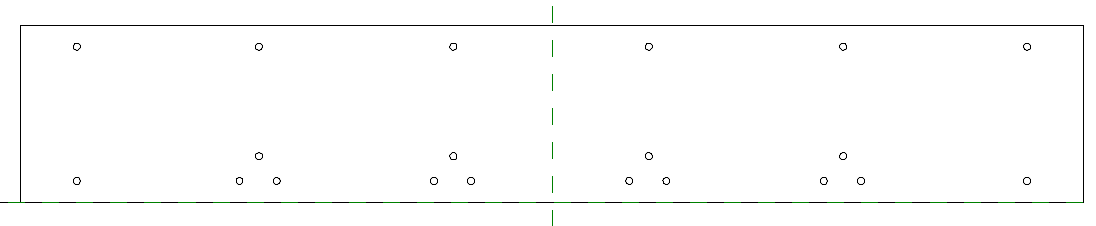

   • Удалите отверстия (полые элементы выдавливания) из семейства:



   • Определите параметры из семейства: «Создать Свойства Типоразмеры в семействе». Выберите каждый параметр и нажмите «Удалить».
   • Если семейство было определено, необходимо переименовать его в соответствии с именем семейства типов арматурных прядей (например, имя файла без .rfa).
   • Закройте диалоговое окно и сохраните новое семейство.
