Práce s textem a odkazovými čárami

Pomocí příkazů textu můžete k 3D modelu přidat text s odkazem nebo text poznámky.

Co je nového: 2019.2, 2021, 2022, 2023

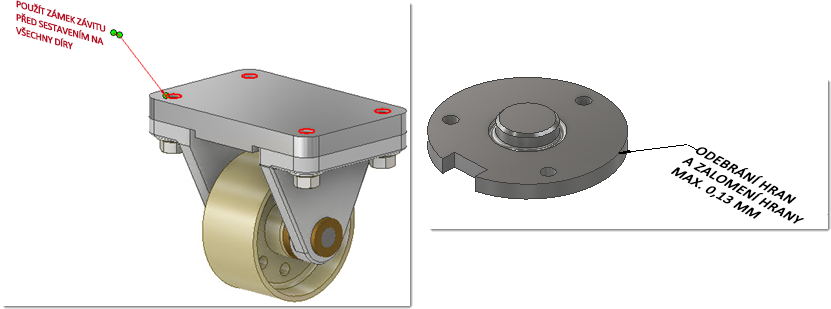

Přidání a úprava odkazové čáry s textem

Text s odkazem je ve výchozím nastavení vytvořen jako odkaz s jedním segmentem. Chcete-li vytvořit další segmenty odkazu, spusťte příkaz, klikněte pravým tlačítkem myši a kliknutím na možnost Odkaz s jedním segmentem výběr této možnosti zrušte.

1. Na pásu karet klikněte na kartu Poznámka panel Poznámky Text s odkazem .
2. Vyberte bod ukotvení v geometrii.
3. Volitelně klikněte pravým tlačítkem myši a proveďte jeden z následujících úkonů:
   • V místní nabídce klikněte na možnost Zarovnat ke geometrii a vyberte hranu nebo osu určující orientaci textu.
   • Chcete-li nastavit orientaci textu, klikněte na možnost Vybrat rovinu poznámek a následně vyberte rovinnou plochu.
   • Chcete-li procházet alternativními rovinami, klikněte v místní nabídce na možnost Vybrat další rovinu kandidáta nebo použijte mezerník.
   • Klikněte na možnost Přidat/odebrat asociovanou geometrii a poté vyberte geometrii, kterou chcete asociovat s textem odkazu.
     Tip: Pomocí výběru oknem můžete přidat nebo odebrat geometrii. Když po vytvoření zvýrazníte odkazovou čáru, zobrazí se asociovaná geometrie.
4. Kliknutím umístěte koncový bod odkazové čáry.
5. V dialogu Formát textu přidejte požadovaný text a vytvořte jej kliknutím na tlačítko OK nebo Použít.



   Když po vytvoření zvýrazníte odkazovou čáru, zobrazí se asociovaná geometrie.

6. Chcete-li upravit text odkazu, postupujte jedním z těchto způsobů:
   • V zobrazení nebo v prohlížeči vyberte odkaz, klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit.
   • Dvakrát klikněte na odkaz v zobrazení nebo v prohlížeči.

   Změňte požadované hodnoty, přidejte nebo odeberte asociovanou geometrii a klikněte na tlačítko OK.

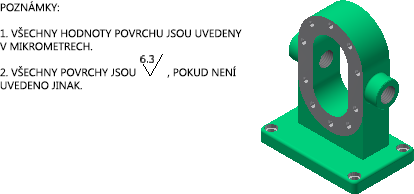

Přidání obecné poznámky

1. Na pásu karet klikněte na kartu Poznámka panel Poznámky Obecná poznámka .
2. Vyberte kvadrant zobrazení, do kterého chcete poznámku umístit.
3. V dialogu Formát textu přidejte požadovaný text.



4. V případě potřeby klikněte na ikonu Vložit drsnost a přidejte do poznámky obecnou drsnost.

   Můžete také kliknout na ikonu a přidat do obecné poznámky obecný profil.

5. Dokončete vytváření kliknutím na tlačítko OK nebo Použít.

   Poznámka se zobrazí kolmo k pohledu.

Tip: Chcete-li změnit velikost textu poznámky, nastavte v dialogu Možnosti aplikace na kartě Obecné možnost Měřítko poznámky.

Přidání poznámky obecného profilu

Poznámka obecného profilu slouží k přidání ovládacího prvku pro plochy, které nejsou identifikovány pomocí poznámky prvku tolerance.

1. Na pásu karet součásti klikněte na kartu Poznámka panel Poznámky Poznámka obecného profilu .
2. Vyberte kvadrant zobrazení, do kterého chcete poznámku umístit.
3. V textu poznámky vyberte položku <<$GENERAL_PROFILE_TOL>> a klikněte na ikonu Vložit toleranci obecného profilu povrchu . To vám umožní určit hodnotu tolerance a provést asociaci s rámcem referenční základny.
4. V dialogu Formát textu přidejte požadovaný text a vytvořte jej kliknutím na tlačítko OK nebo Použít.

   Poznámka se zobrazí kolmo k pohledu.

Obecný profil v poznámce je součástí analýzy nástroje Poradce tolerance.

Úprava poznámky

Úprava obecné poznámky nebo poznámky obecného profilu:

1. Vyhledejte poznámku v prohlížeči, klikněte na ni pravým tlačítkem a vyberte možnost Upravit.
   Tip: Pokud jste na panelu nástrojů Rychlý přístup nastavili filtr výběru na hodnotu Vybrat poznámky, můžete poznámku upravit tak, že na ni dvakrát kliknete.
2. Chcete-li upravit drsnost, klikněte v textu <<$GENERAL_SURFACE_SYM>>. Poté klikněte na ikonu Upravit drsnost a upravte požadavky na dokončení povrchu.
3. Chcete-li upravit obecný profil, proveďte jeden z následujících úkonů:
   • Klikněte v textu <<$GENERAL_PROFILE_TOL>>. Poté klikněte na ikonu Upravit toleranci obecného profilu povrchu a změňte hodnotu tolerance nebo asociaci s rámcem referenční základny.
   • Klikněte v textu <<$GENERAL_PROFILE_TOL>>. Poté klikněte pravým tlačítkem a v místní nabídce vyberte možnost Upravit toleranci profilu. Změňte hodnotu tolerance nebo asociaci s rámcem referenční základny.
4. Po provedení požadovaných změn klikněte na tlačítko OK.

Zobrazení vlastností instance jako poznámek s odkazem

Vlastnosti instance jsou vlastnosti přiřazené jednotlivým instancím komponent, které jsou uloženy v nadřazené sestavě. Na rozdíl od iVlastností nemají vlastnosti instance žádný vliv na odkazované soubory komponent. Další informace o tom, jak zobrazit vlastnosti instance jako poznámky s odkazem, naleznete v části Práce s vlastnostmi instance.
