Pomocí grafu rovnoběžných souřadnic můžete zobrazit všechny vstupy a výstupy studie Generativní návrh současně, porovnat výsledky a použít filtry k identifikaci výsledků, které nejlépe splňují vaše kritéria.
Tento graf se ve výchozím nastavení zobrazuje v dialogu Prozkoumat výsledky a můžete k němu přejít kliknutím na možnost
Rovnoběžné souřadnice.

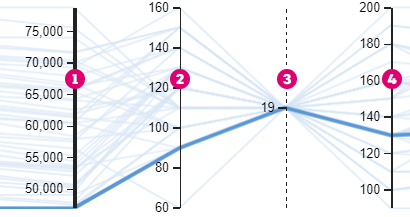

Graf rovnoběžných souřadnic může obsahovat čtyři typy svislých čar:
Tučné čáry
|
Tenké čáry
|
Přerušované čáry
|
Plné čáry
|
|
Tučné svislé čáry představují výstupy studie. Výstupy uvádějí výsledné hodnoty pro tento výsledek. Například ve studii Kvalita pohledů z oken mohou být výstupem Hodnocení pohledů ven a Průměrný úhel k oknům. |
Tenké svislé čáry představují vstupy studie. Vstupy zobrazují hodnoty použité k vytvoření výsledku. Například ve studii Kvalita pohledů z oken mohou vstupy zahrnovat místnost, prvek, ze kterého se vypočítá pohled, a prvky tvořící překážku. |
Přerušované svislé čáry představují konstanty. |
Plné svislé čáry představují proměnné. |
