Při vytváření studie Generativní návrh zvažte kritéria, která použijete k vytvoření alternativ návrhu, včetně cílů, vazeb, proměnných a konstant. Seznamte se s výstupy, které vznikají při každém výsledku.
V tomto tématu:
Kritéria návrhu studie závisí na typu studie (jak je graf aplikace Dynamo napsán) a také na vybrané metodě generování. Další informace o kritériích návrhu naleznete v části Příručka Primer generativního návrhu: Anatomie správného procesu generativního návrhu.
Následující popisy používají vzorovou studii Objemy se třemi kvádry k ilustraci kritérií návrhu.
Vstupy
Vstupy jsou data, která se použijí při generování výsledků. Data mohou být poskytnuta vámi nebo mohou být definována pomocí typu studie (v grafu aplikace Dynamo).
Vstupy mohou obsahovat následující:
- proměnné
- konstanty
- další podporované typy vstupů (cesty k souborům, vstupy jednotek atd.)
Proměnná
Proměnná je hodnota, která se může při generování výsledků měnit.
Pro studii Objemy se třemi kvádry můžete například určit, že následující položky jsou proměnné:
- výška kvádru
- poloha kvádru
Při definování studie určíte, které hodnoty budou proměnné.

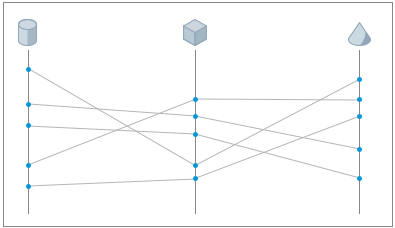

Chcete-li rychle pochopit rozsah hodnot proměnných použitých ke generování výsledků studie, podívejte se na graf rovnoběžných souřadnic v dialogu Prozkoumat výsledky.
Konstantní
Konstanta je hodnota, která je pevná a nemění se. Konstanta zůstává stejná pro všechny výsledky.
Tyto hodnoty mohou být naprogramovány jako součást grafu aplikace Dynamo, takže nemohou být změněny.
Alternativně můžete zadat konstantní hodnotu při vytváření studie. Stejná hodnota se použije pro všechny výsledky studie.
Cíl (pouze metoda Optimalizovat)
Cíl, kterého chcete v návrhu dosáhnout.
Cíle používá metoda generování Optimalizovat. Tato metoda zlepšuje následné generace alternativ návrhu podle předchozích výsledků.
Předpokládejme například, že vytváříte studii Objemy se třemi kvádry, která vygeneruje alternativy pro tři sousedící budovy (jako jednoduché objemy). Tento typ studie má následující cíle:
- Maximalizace nebo minimalizace plochy podlaží
- Maximalizace nebo minimalizace plochy povrchu
Tyto cíle mohou být v rozporu: Můžete chtít maximalizovat plochu podlaží, aby se zvýšil prostor k pronájmu, a zároveň minimalizovat plochu povrchu, aby se snížily náklady na výstavbu. Metoda Optimalizovat funguje tak, že vyhledá řešení, které maximalizuje plochu podlaží, a zároveň zajistí, aby plocha povrchu zůstala co nejmenší.
Viz také Příručka Primer generativního návrhu: Definování cílů.
Vazba (pouze metoda Optimalizovat)
Vazba je podmínka, kterou musí alternativa návrhu splňovat.
Vazby omezují alternativy návrhu určením povoleného rozsahu hodnot proměnných.
Níže jsou uvedeny příklady vazeb pro studii Objemy se třemi kvádry:
- Plocha podlaží musí být nejméně 60 000 čtverečních stop.
- Maximální plocha povrchu je 80 000 čtverečních stop.
Pokud studie nemá vazby, může vracet nerealistické, nepraktické výsledky, například plochu povrchu, která je pro projektové specifikace příliš velká. Vazby zajišťují, aby studie generovala alternativy návrhu, které jsou přijatelné pro konkrétní situaci.
Nastavení generování
Při použití metody Optimalizovat, Náhodně rozdělit nebo Jako toto můžete změnit nastavení generování. Tato nastavení mohou zahrnovat velikost populace, generování, počet řešení a výchozí hodnoty. Další informace o nastavení generování.
Výstupy
Pro každý výsledek jsou vypočítány během procesu generativního návrhu určité výstupy. Tyto výstupy odrážejí určité hodnoty měřené pro konkrétní výsledek.
Například jeden výsledek studie Objemy se třemi kvádry zahrnuje následující výstupy:
- plocha podlaží
- plocha povrchu
Některé z těchto výstupů můžete použít jako vstupy další studie s metodou generování Jako toto a upřesnit kritéria návrhu s každou iterací.
Výsledek
Výsledkem je alternativní návrh vytvořený funkcí Generativní návrh v rámci studie. Výsledky můžete zobrazit v dialogu Prozkoumat výsledky.
