So fügen Sie ein Stromlaufplan-Betriebsmittel aus dem Katalog ein

Wählen Sie einen Katalogwert aus der Katalogdatenbank aus, und fügen Sie das zugeordnete Stromlaufplan-Betriebsmittel ein.

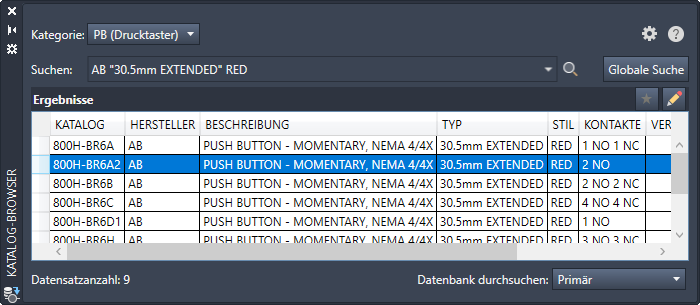

1. Wenn der Katalog-Browser nicht geöffnet ist, klicken Sie auf Registerkarte StromlaufplanGruppe Betriebsmittel einfügenDropdown-Liste Betriebsmittel einfügenKatalog-Browser. Finden
2. Wählen Sie die Kategorie für das Betriebsmittel aus, das Sie einfügen möchten.
3. Geben Sie ein Suchkriterium ein, und klicken Sie auf .

4. Klicken Sie im Ergebnisbereich auf eine Zeile.
5. Gehen Sie dann wie folgt vor:
   • Klicken Sie auf eines der dem Katalogwert zugeordneten Symbole.

   • Klicken Sie, um das Symbolmenü zu öffnen, aus dem Sie ein Symbol zum Einfügen auswählen können. Das Symbol wird automatisch für zukünftige Einfügungen diesem Katalogwert zugeordnet.
   Anmerkung: Doppelklicken Sie im Ergebnisfenster auf die Zeile, um das Vorgabesymbol bzw. das einzige dem Katalogwert zugeordnete Symbol einzufügen.
6. Geben Sie den Einfügepunkt in der Zeichnung an.

   Die Ausrichtung des Symbols entspricht dem zugrunde liegenden Draht. Wenn es keinen zugrunde liegenden Draht gibt, wird die ausgewählte Ausrichtung eingefügt. Der Draht wird an den Stellen, an denen das Symbol auf ihn trifft, automatisch unterbrochen.

7. Beschriften Sie das Betriebsmittel.
8. Klicken Sie auf OK.
