Verbinden eines neuen Kanalsystems mit einem vorhandenen Kanalsystem

Beim Verbinden eines neuen Kanalsystems mit einem vorhandenen Kanalsystem können Sie mithilfe von visuellen Signalen automatisch einen T-Abzweig hinzufügen.

Wenn sich der Cursor beim Platzierungsvorgang in der Nähe der Geometrie des vorhandenen Kanalsystems befindet, wird ein Symbol angezeigt. Dieses Symbol gibt an, dass das neue Kanalsystem an der Haltungsgeometrie gefangen und ein entsprechendes T-Stück im vorhandenen Kanalsystem hinzugefügt wird, um die beiden Systeme zu verbinden. Wenn Sie bei Anzeige dieses Symbols in die Zeichnung klicken, um eine Komponente einzufügen, wird die Verbindung erstellt.

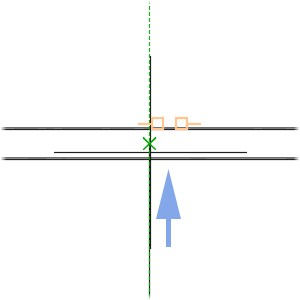

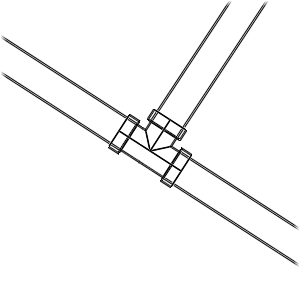

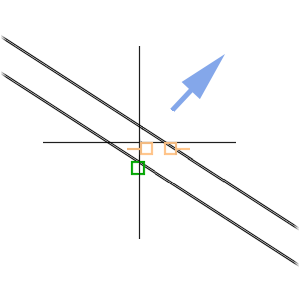

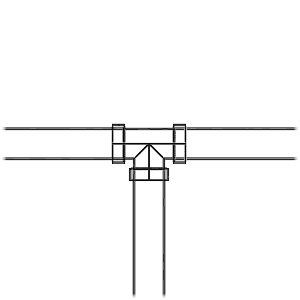

Fertigstellen des neuen Kanalsystems auf dem vorhandenen Kanalsystem Starten des neuen Kanalsystems auf dem vorhandenen Kanalsystem
Anmerkung: Wenn die Geometrie oder Position eines Kanalsystems geändert wird, werden die Verbindung und der T-Abzweig entfernt.
