So erstellen Sie ein Druckleitungsnetz

Entwerfen Sie ein Druckleitungsnetz entlang eines Pfads. Sie können optional wählen, das Druckleitungsnetz so zu erstellen, dass es der Topografie eines DGMs entspricht.

1. Klicken Sie auf der Registerkarte Start auf Gruppe Entwurf erstellen Kanalnetz Werkzeuge zum Erstellen von Druckleitungsnetzen .
2. Das Dialogfeld Druckleitungsnetz erstellen wird angezeigt. Geben Sie die folgenden Informationen für das Druckleitungsnetz an:
   • Druckleitungsnetz-Name
   • Kanalsystemname
   • Komponentenliste
   • Größe und Material für die Druckleitungen (Komponenten weisen das gleiche Material und den gleichen Nenndurchmesser auf)
   • Layer
   • Referenz-DGM
   • Ob ein Geländelängsschnitt für das Druckleitungsnetz erstellt wird, dem gefolgt wird
   • Überdeckung
   • Referenzachse
   • Beschriftungsstile

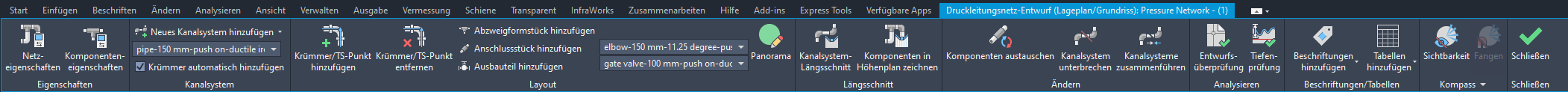

3. Klicken Sie auf OK, um die Multifunktionsleiste Druckleitungsnetz-Entwurf (Lageplan/Grundriss) anzuzeigen.


   Sie werden in der Befehlszeile aufgefordert, den ersten Punkt anzugeben oder eine Höhe einzugeben.

4. (Optional) Klicken Sie auf der Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) auf Gruppe Kanalsystem Krümmer automatisch hinzufügen, um an jeder Segmentverbindung ein Krümmer-Anschlussstück einzufügen.
5. Wählen Sie zunächst Punkte in der Zeichnung aus, um das Kanalsystem des Druckleitungsnetzes zu erstellen. Zeichnen Sie gerade Segmente, um gerade Haltungssegmente einzufügen, oder geben Sie B für Bogen ein, um ein gekrümmtes Segment zu zeichnen. Weitere Informationen finden Sie unter So fügen Sie gekrümmte Druckleitungsnetz-Segmente ein.
   Anmerkung: Während des Entwurfs wird eine einzelne Druckleitung erstellt, wenn mehrere angeschlossene Segmente in einer geraden Linie ohne horizontale oder vertikale Richtungsänderungen gezeichnet werden.
6. (Optional) Klicken Sie auf der Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) auf Gruppe Kompass Sichtbarkeit , um die Kompass-Hilfe für zulässige Abschrägungswinkel zu aktivieren. Klicken Sie auf Fangen , um die Teilstriche des Kompasses beim Layout des Kanalsystems zu fangen.

   Nachdem Sie zwei Punkte zum Einfügen der ersten Druckleitung ausgewählt haben, werden der Kompass angezeigt und Krümmerwinkel in der Komponentenliste angegeben, die der Größe und dem Material entsprechen.

7. Fahren Sie mit dem Entwurf des Druckleitungsnetzes fort, und drücken Sie die EINGABETASTE, um den Befehl zu beenden. Sie können jederzeit zusätzliche Kanalsysteme zu einem Druckleitungsnetz hinzufügen. Weitere Informationen finden Sie unter So fügen Sie einem Druckleitungsnetz Kanalsysteme hinzu.
8. Klicken Sie auf der Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) auf Gruppe Schließen Schließen .
