So fügen Sie ein Ausbauteil zu einem Druckleitungsnetz hinzu

Sie können Ausbauteile während des Entwurfs oder der Bearbeitung von Druckleitungsnetzen hinzufügen. Im Gegensatz zu Haltungen und Anschlussstücken werden Ausbauteile nach dem Typ (z. B. Ventile) und nicht nach dem Material kategorisiert.

In der Draufsicht können Ausbauteile an den Enden einer Haltung oder an beliebigen Stellen entlang der Haltung hinzugefügt werden. Layoutsymbole geben an, an welchen Stellen das Ausbauteil eingefügt werden kann.

  1. Erstellen Sie ein Kanalsystem, und beginnen Sie mithilfe der Werkzeuge zum Erstellen von Druckleitungsnetzen oder des Befehls Neues Kanalsystem erstellen mit dem Layout.
  2. Wählen Sie auf der Registerkarte Druckleitungsnetz-Entwurf (Lageplan/Grundriss) der Multifunktionsleiste in der Gruppe Layout den Typ des hinzuzufügenden Ausbauteils aus.
  3. Klicken Sie auf Ausbauteil hinzufügen .
  4. Platzieren Sie den Cursor am gewünschten Einfügepunkt am Ende eines Kanalsystems, und klicken Sie zum Platzieren, wenn das Verbindungszeichen angezeigt wird.
  5. Das Ausbauteil wird im Kanalsystem platziert.
Die folgenden Komponentenänderungswerkzeuge sind verfügbar, wenn das Ausbauteil ausgewählt ist.
Ausbauteilanpassungen Anpassungsbeispiel

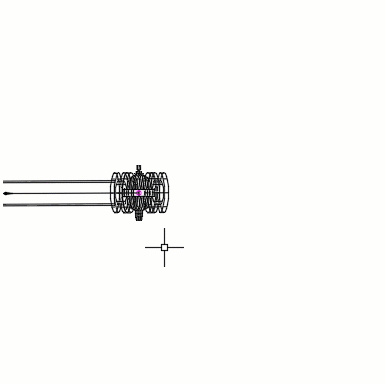

Um ein Kanalsystem durch ein Ausbauteil fortzusetzen, wählen Sie das Kanalsystem aus, und klicken Sie auf (Layout fortsetzen).

Wenn die Haltungsgröße in der Zeichnungskomponentenliste verfügbar ist, wird die Größe der Haltung entsprechend dem Ausbauteilanschluss geändert.

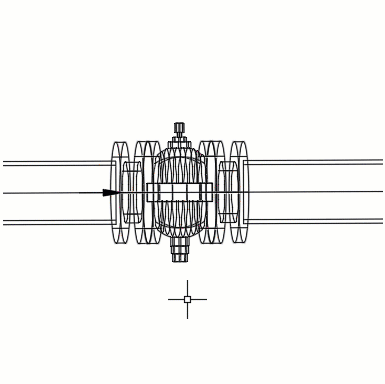

Wählen Sie das Ausbauteil aus, und klicken Sie auf (Umkehren), um die Ausrichtung umzukehren.

Wählen Sie das Ausbauteil aus, und klicken Sie auf (Gleiten), um es entlang des Kanalsystems zu verschieben.
