Sie können Referenzvorlagen zum Verwalten von Stilen, Einstellungen, Layern und anderen Standard-Zeichnungskomponenten verwenden.
Sie können eine oder mehrere Referenzvorlagen an eine Autodesk Civil 3D-Zeichnung anhängen, sodass diese fortlaufend mit den Änderungen an den referenzierten Komponenten in den Vorlagen aktualisiert wird.
Beim Zuordnen einer Referenzvorlage zu einer Zeichnung werden die referenzierten Komponenten (Stile, Einstellungen, Eigenschaftssätze, Layer, Blöcke, Textstile und Linientypen), die sich in dieser Referenzvorlage befinden, in die Zeichnung kopiert, und die Verbindung zwischen der Zeichnung und der Referenzvorlage wird beibehalten.
Mit dem Befehl Vorgaben für Referenzvorlagen einstellen können Sie im Voraus angeben, welche Stile und Einstellungen aus einer Referenzvorlage referenziert werden sollen. Wenn eine Vorlage beispielsweise zehn Punktstile enthält, können Sie z. B. die fünf Punktstile auswählen, die Sie verwenden möchten.
Änderungen an den Referenzvorlagen werden fortlaufend im Push-Verfahren in die Zeichnung übertragen, damit sie auf dem neuesten Stand bleibt:
- Neue oder bearbeitete Komponenten, die in den Referenzvorlagen gespeichert werden, werden in den Zeichnungen aktualisiert, wenn die Zeichnungen erneut geöffnet oder die Vorlagen manuell neu geladen werden.
Wenn Sie beispielsweise einen Stil aktualisieren oder einen neuen Stil zu einer Vorlage hinzufügen, werden diese Änderungen im Push-Verfahren in die die Vorlage referenzierenden Zeichnungen übertragen.
- Referenzierte Komponenten, die aus Referenzvorlagen gelöscht werden, werden aus der Zeichnung entfernt, wenn sie nicht verwendet werden. Wenn eine Komponente, z. B. ein Stil, verwendet wird, wird in der Zeichnung eine lokale Kopie der Komponente erstellt.

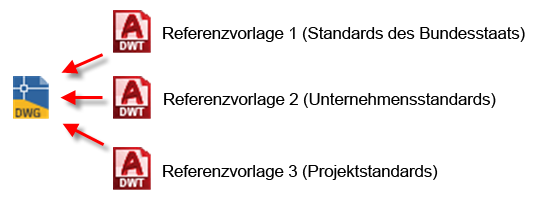

Mehrere Referenzvorlagen können an eine Zeichnung angehängt sein. Sie könnten beispielsweise Vorlagen für Bundesstaat, Unternehmen und Projektstandards haben:
Wenn Sie mehr als eine Vorlage an eine Zeichnung angehängt haben, werden Sie auf doppelte Komponenten in den Vorlagen hingewiesen und können entscheiden, wie diese Konflikte gelöst werden sollen. Sie können die Prioritätsreihenfolge der Vorlagen ändern oder eine Komponente aus einer Vorlage mit niedrigerer Priorität referenzieren.
Einrichten einer Referenzvorlage
Mit dem Befehl Vorgaben für Referenzvorlagen einstellen können Sie angeben, welche Vorlagenkomponenten referenziert werden sollen. Wenn Sie die Vorlage an eine Zeichnung anhängen, werden vorgabemäßig nur die ausgewählten Elemente in der Host-Zeichnung referenziert.
Der Befehl Vorgaben für Referenzvorlagen einstellen ist in der Multifunktionsleiste verfügbar, wenn Sie in einer DWT-Datei arbeiten.
Wenn Sie nicht vorab mit dem Befehl Vorgaben für Referenzvorlagen einstellen eine Referenzvorlage einrichten, können Sie die Auswahl der aus einer Vorlage referenzierten Stile und Einstellungen nach dem Anhängen an eine Zeichnung mit dem Befehl Referenzierte Vorlage anhängen ändern.
Sie können die folgenden Komponenten referenzieren:
- Stile:
- Objektstile
- Beschriftungsstile
- Tabellenstile
- Mengenermittlungs-Kriterien
- Haltungs- und Schacht-/Bauwerksregeln
- Komponentenlisten für Kanalnetze und Druckleitungsnetze
Anmerkung: Vorgabemäßig werden alle Ausdrücke sowie Achsen- und Längsschnitt-Entwurfsüberprüfungssätze referenziert. - Einstellungen:
- Zeichnungseinstellungen:
- Objektlayer
- Abkürzungen
- Umgebungseinstellungen
- Standardeinstellungen für den Beschriftungsstil
- Objekt-Einstellungen
- Zeichnungseinstellungen:
- AutoCAD-Layer
- AutoCAD-Blöcke, -Textstile und -Linientypen
- Eigenschaftssätze
Verwalten von Verknüpfungen zu Referenzvorlagen
Wenn Sie eine Zeichnung öffnen, deren Referenzvorlagen nicht gefunden werden können, z. B. wenn diese sich in einem Netzwerkverzeichnis befinden, auf das derzeit nicht zugegriffen werden kann, oder wenn die Referenzvorlagen verschoben, umbenannt oder gelöscht wurden, wird im Dialogfeld Referenzierte Vorlage anhängen in der Spalte Status eine Benachrichtigung des Typs Nicht gefunden angezeigt:
Wenn die Referenzvorlage nicht gefunden werden kann, sind die referenzierten Komponenten trotzdem in der Zeichnung verfügbar, die auf sie verweist, sie werden jedoch erst aktualisiert, wenn der Pfad wiederhergestellt wird.
Wenn Name oder Speicherort der Vorlage geändert wurden, können Sie den Pfad im Dialogfeld ändern. Doppelklicken Sie auf das Feld Gespeicherter Pfad, und klicken Sie anschließend auf die Schaltfläche Durchsuchen, um die Vorlage erneut auszuwählen.
Aktualisieren von referenzierten Komponenten
Nachdem Sie eine Referenzvorlage einer Zeichnung zugewiesen haben, sollten referenzierte Komponenten in der Quellvorlage und nicht in der Zeichnung, der die Referenzvorlage zugewiesen ist, bearbeitet werden.
- Referenzierte Autodesk Civil 3D-Komponenten: Sie werden benachrichtigt, wenn Sie versuchen, eine referenzierte Autodesk Civil 3D-Komponente in einer Host-Zeichnung zu bearbeiten. Wenn Sie versuchen, einen referenzierten Stil zu bearbeiten, wird ein Aufgabendialogfeld mit Auswahlmöglichkeiten angezeigt. Sie können eine Kopie des Stils speichern, die Änderungen temporär beibehalten, bis die Zeichnung erneut geöffnet wird, oder die Änderungen abbrechen.
- Referenzierte AutoCAD-Komponenten: Sie werden nicht benachrichtigt, wenn Sie versuchen, eine referenzierte AutoCAD-Komponente in einer Host-Zeichnung zu bearbeiten. Wenn Sie eine referenzierte AutoCAD-Komponente bearbeiten, werden die Änderungen überschrieben, wenn die Zeichnung das nächste Mal über die Referenzvorlage aktualisiert wird.
Anmerkung: Mit der Variablen AeccRefTemplateAutoUpdate können Sie die automatische Aktualisierung von Layern deaktivieren, sodass die Layereigenschaften in der Host-Zeichnung nicht durch Layereigenschaften in der Referenzvorlage überschrieben werden. Weitere Informationen finden Sie unter So arbeiten Sie mit Referenzvorlagen.
