Informationen zur Griffbearbeitung von Schächten/Bauwerken in Kanalnetzen

Beim Verschieben von Schächten/Bauwerken werden alle daran angeschlossenen Haltungsenden ebenfalls verschoben.

Die Höhen der ursprünglich an die Schächte/Bauwerke angeschlossenen Haltungsenden bleiben erhalten. Komponentenregeln bestimmen jedoch die Höhen und Neigungen angeschlossener Haltungen unter bestimmten Bedingungen.

Es ist wichtig, dass Sie die automatische Größenänderung für Abwasserkanalschächte beachten. Mit dieser automatischen Größenänderung sollen die entsprechenden Verhältnisse der Abwasserkanalschacht-Geometrie (z. B. die Höhe von angeschlossenen Haltungen, Sumpftiefe und lichte Höhe des vertikalen Kanals) beibehalten werden, selbst wenn sich die Höhe des Abwasserkanalschachts ändert.

Schachtwandungs- und Sumpftiefengriffe

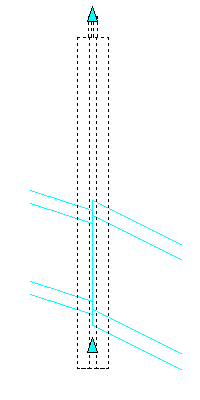

Beim Anzeigen von Schächten/Bauwerken in einem Höhenplan können Sie deren Schachtwandung oder Sumpftiefe mithilfe von Griffen anpassen. In der folgenden Abbildung befindet sich der Schachtwandungsgriff am oberen Ende des Schachts/Bauwerks. Der Sumpftiefengriff befindet sich unmittelbar über dem Boden des Schachts/Bauwerks.

Was genau mit den Griffen geändert werden kann, hängt davon ab, welche Eigenschaften für die Deckelhöhe (Schachtwandung) und die Schacht-/Bauwerkssohle auf der Registerkarte Komponenteneigenschaften im Dialogfeld Schacht- und Bauwerkseigenschaften festgelegt wurden. Wenn beispielsweise die Eigenschaft für eine automatische DGM-Anpassung aktiviert wurde, ändert sich durch die Griffbearbeitung des Schachts/Bauwerks der DGM-Anpassungsfaktor. Wenn diese Eigenschaft deaktiviert ist, ändert sich durch die Griffbearbeitung des Schachts/Bauwerks die Deckelhöhe (Schachtwandung). Wenn die Stautiefeneigenschaft aktiviert ist, ändert sich durch die Griffbearbeitung des Schachts/Bauwerks die Stautiefe. Wenn die Sohlhöheneigenschaft aktiviert ist, ändert sich durch die Griffbearbeitung des Schachts/Bauwerks die Sohlhöhe.

Anmerkung: Sie können Schächte/Bauwerke in der Querprofilansicht nicht mit Griff bearbeiten.
