Querprofilpläne werden mit Entwurfspuffern erstellt. Beim Hinzufügen von AutoCAD-Beschriftungs-, oder Entwurfselementen oder von Autodesk Civil 3D-Kommentarbeschriftungen, wobei diese innerhalb der Entwurfspuffer liegen oder diese kreuzen, werden diese Elemente mit den Querprofilplänen verbunden. Werden letztere verschoben, bleiben die Elemente erhalten und werden mit ihnen zusammen verschoben.

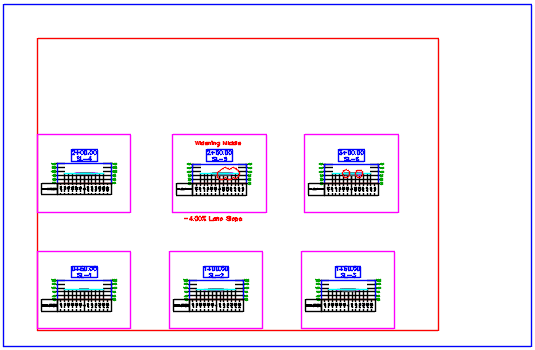

In der folgenden Abbildung werden die Entwurfspuffer um die Querprofilpläne in Magenta angezeigt. Entwurfselemente, die dem Plan hinzugefügt wurden, werden rot angezeigt.

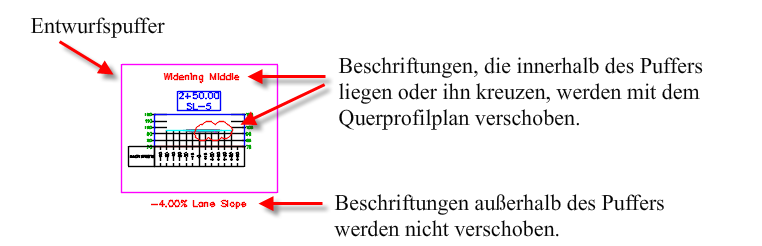

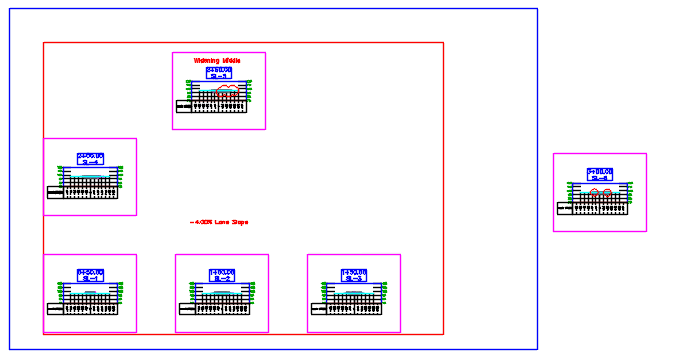

Wenn die Querprofilpläne für die Stationen 2+50 und 3+00 nach oben oder aus dem Plan heraus verschoben werden, werden die innerhalb der Entwurfspuffer liegenden Entwurfselemente zusammen mit den Querprofilplänen verschoben. Der Text für die Neigung der Fahrspur wird nicht verschoben, da er außerhalb des Entwurfspuffers liegt.
|
Video: Verbinden von Entwurfselementen mit Querprofilplänen und Verschieben von Querprofilplänen in eine Querprofilplangruppe
Sie können Entwurfselemente mit Querprofilplänen verbinden und Querprofilpläne in Querprofilplangruppen verschieben. |
00:02:54
Mit Audio
Verbinden von Entwurfselementen mit einem Querprofilplan
Entwurfselemente werden mit dem Querprofilplan verbunden, wenn sie innerhalb des Entwurfspuffers erstellt oder bearbeitet werden oder diesen kreuzen.
- Neue oder bestehende Entwurfselemente, die innerhalb des Entwurfspuffers hinzugefügt oder verschoben werden oder ihn kreuzen, werden automatisch mit dem Querprofilplan verbunden.
- Wenn Sie einen Entwurfspuffer vergrößern, sodass er bestehenden Entwurfselemente umschließt oder kreuzt, werden diese mit dem Querprofilplan verbunden, wenn Sie sie bearbeiten.
- Wenn Sie einen Entwurfspuffer verkleinern, bleiben Entwurfselemente, die zuvor innerhalb des Entwurfspuffers lagen oder ihn kreuzten, mit dem Querprofilplan verbunden, bis Sie Änderungen an ihnen vornehmen.
Griffe für den Entwurfspuffer
Sie können Entwurfspuffer mithilfe ihrer Griffe vergrößern oder verkleinern. Die folgende Abbildung zeigt die Griffe und den Wert des rechten Entwurfspufferrands (50,000), wenn Sie den Mauszeiger auf den Griff setzen. Um die Größe des Entwurfspuffers zu ändern, können Sie den Griff auswählen und ziehen oder einen neuen Wert in die Befehlszeile eingeben.
Einstellungen und Stile für Entwurfspuffer
Die folgenden Einstellungen und Stile wirken sich auf Entwurfspuffer aus:
- Einstellungen für die Befehle CreateSectionView und CreateMultipleSectionView: Mithilfe der Einstellungen unter Entwurfspuffer steuern Sie die anfänglichen Ränder der Entwurfspuffer, wenn die Querprofilpläne erstellt werden. Weitere Informationen finden Sie unter Dialogfeld Elementeinstellungen bearbeiten - Querprofilplan.
Anmerkung: Nachdem Sie einen Querprofilplan mit Entwurfspuffer erstellt haben, können Sie dessen Größe mithilfe der Griffe ändern.
- Registerkarte Anordnung im Dialogfeld Gruppen-Plotstil: Mit der Einstellung Größe des Entwurfspuffers zu Abstand zwischen Ansichten hinzufügen legen Sie fest, ob die Spalten- und Zeilenabstände zwischen den Kanten der Entwurfspuffer oder den Kanten der Querprofilpläne angewendet werden sollen. Weitere Informationen finden Sie unter Registerkarte Anordnung (Dialogfeld Gruppen-Plotstil).
- Registerkarte Anzeige des Dialogfelds Querprofilplanstil: Die Einstellung Kontur des Entwurfspuffers ermöglicht es, die Darstellung des Entwurfspuffers zu steuern.
Verhalten beim Ändern der Richtung von Querprofilplänen oder beim Löschen von Querprofilplänen
Ändern der Richtung von Querprofilplänen mit Entwurfselementen
Wenn Sie den Stil eines Querprofilplans bearbeiten und sich dadurch die Richtung des Querprofilplans ändert, wird der Entwurfspuffer an die neue Richtung angepasst, die Entwurfselemente, die innerhalb des Puffers liegen oder ihn kreuzen, werden jedoch nicht verschoben. Bestehende Entwurfselemente, die dadurch außerhalb des Puffers zu liegen kommen, bleiben mit diesem verbunden, es sei denn, Sie verschieben sie an eine andere Position außerhalb des Puffers. Weitere Informationen zum Verbindungsverhalten finden Sie oben unter Verbinden von Entwurfselementen mit einem Querprofilplan.
