Verwenden Sie den Arbeitsablauf Netzpunkterstellung, um einen der Netzpunkttypen zu erstellen.

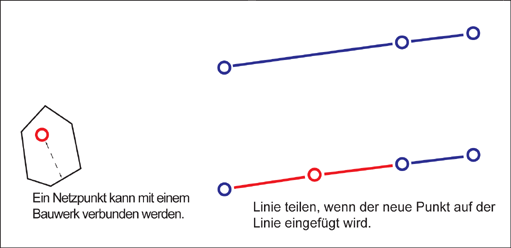

Der Arbeitsablauf Netzpunkterstellung teilt die vorhandenen Linien, um die Richtigkeit der Topologie zu gewährleisten.
- Klicken Sie im Fachschalen-Explorer auf das Symbol Arbeitsablauf-Explorer.
- Klicken Sie mit der rechten Maustaste auf den Arbeitsablauf Netzpunkterstellung. Klicken Sie auf Ausführen.
- Wählen Sie in der Objektklassenliste den zu erstellenden Typ des Netzpunktobjekts aus.
Sie können auch auf einen Punkttyp doppelklicken, um die Digitalisierung mit den aktuellen Optionen zu beginnen.
- Geben Sie ggf. einen Referenzdatensatz an.
- Klicken Sie im Bereich Bauwerk auf eine der folgenden Optionen:
- Kein: Legt fest, dass dem Punkt kein Bauwerk zugewiesen wird.
- Digitalisieren: Fordert Sie auf, ein Bauwerk zu erstellen.
Wenn Sie ein neues Bauwerk erstellen, geben Sie den Geometrietyp für das Bauwerk an.
- Verbindung mit: Fordert Sie auf, ein vorhandenes Bauwerk auszuwählen.
- Klicken Sie auf OK.
- Befolgen Sie die Eingabeaufforderungen, um den neuen Punkt zu erstellen.
- Drücken Sie die ESC-Taste, um den Arbeitsablauf zu beenden.
Wenn Sie die Geometrie fertig gestellt haben, wird das Objektklassenformular angezeigt, damit Sie Attributdaten hinzufügen können.
Wenn Sie den Netzpunkt auf einem Linienelement platzieren, z. B. einer Leitung, werden Sie aufgefordert, eine Teilung mit oder ohne Attributbeibehaltung vorzunehmen. Weitere Informationen finden Sie unter Teilen von Linien.
