Wählen Sie eine Option aus dem Kurvenmenü aus, um Bezierkurven, zusammengesetzte Kurven, Ellipsen, Spiralen, Helixe oder Ebenenschnitte zu erstellen.
- Bézierkurve – Klicken Sie, um eine Bézierkurve zu erstellen. Die Kurven werden entweder interaktiv oder durch Eingabe von Koordinaten definiert.

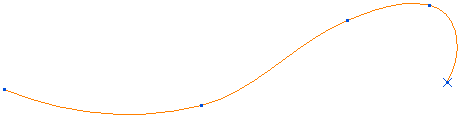

Hiermit wird eine Kurve durch Verbinden vom Benutzer festgelegter Punkte erstellt.
Bézierkurven sind parametrische kubische Kurven. Die Teile der Kurve zwischen Punkten werden als Abschnitte bezeichnet. Jeder Abschnitt ist durch einen Start- und Endpunkt, eine Start- und Endtangente sowie einen Start- und Endumfang definiert. Bei der Erstellung sind die Abschnitte tangentenstetig.
Durch Auswahl der Kurve sowie eines Punkts auf der Kurve werden Punkt, Tangente und Umfang angezeigt.
Sie können die Kurve folgendermaßen ändern:

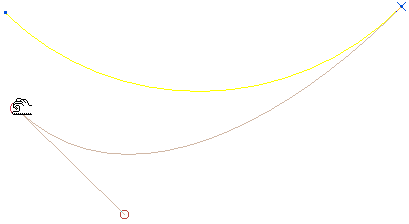

Verschieben Sie den Start-/Endpunkt:

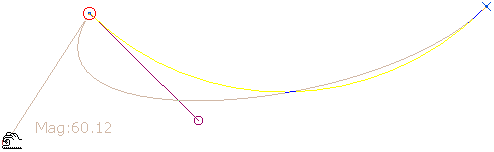

Ändern Sie die Tangentenrichtung:

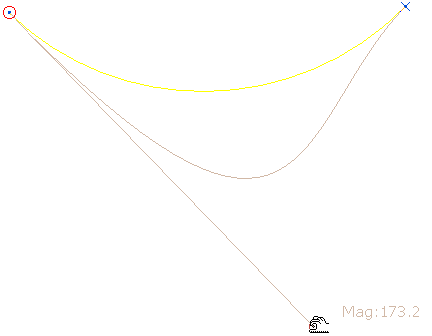

Ändern Sie den Tangentenumfang:
Weitere Informationen finden Sie unter Erstellen von Bézierkurven – Beispiel und Eine Bézierkurve bearbeiten.
- Kurvenerstellung für zusammengesetzte Kurven — Klicken Sie, um die Kurvenerstellung für zusammengesetzte Kurven-Registerkarte anzuzeigen. Verwenden Sie diese Option zum Erstellen einer zusammengesetzten Kurve aus vorhandenen Kurven oder Flächen.
- Ellipse – Klicken Sie zum Erstellen einer Ellipse durch Angabe von Mittelpunkt sowie Haupt- und Nebenachsenlänge.
- Spirale – Klicken Sie zum Erstellen einer Spirale durch Angabe von Start- und Endradius sowie Anzahl der Umläufe.
- Helix – Klicken Sie zum Erstellen einer Spirale durch Angabe von Höhe, Steigung, Umläufen und Radius.
- Ebenenschnitt – Klicken Sie zum Erstellen einer Kurve aus einem Ebenenschnitt.
- Rotationsprofil – Klicken Sie zum Erstellen einer Profilkurve aus einer Rotationsfläche.
