Verwenden Sie die Eingebettetes Muster schlichten-Strategie, um einen Werkzeugweg zu erstellen, dessen Kontaktpunkt von einer eingebetteten Kurve vorgegeben wird. Dieser Vorgang ähnelt der Profilschlichten-Strategie.
Bei der Bearbeitung von eingebetteten Mustern wird die Normale der Fläche verwendet, um das Werkzeug so zu platzieren, dass die Fläche genau bearbeitet wird. Die Kontaktposition bleibt also während der Bearbeitung auf dem Muster.

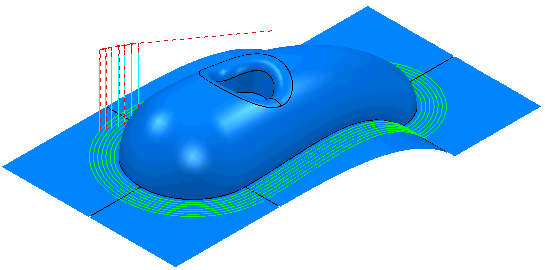

Dies wird üblicherweise dann verwendet, wenn Sie die genaue Position eines Werkzeugwegs definieren möchten:
Oder um einen Gravur-Werkzeugweg zu erstellen:
Mehrere Seiten sind mit der Eingebettetes Muster schlichten-Strategie verknüpft:
- Eingebettetes Muster schlichten – Hauptseite zum Definieren eines Werkzeugwegs für eingebettete Muster.
- High Speed – Einstellungen, um Bögen in inneren Ecken anzulegen, damit plötzliche Änderungen der Werkzeugrichtung verhindert werden, was für die High Speed-Bearbeitung unbedingt erforderlich ist.
- Modellschäden vermeiden – Einstellungen zum Festlegen, wie mit dem Werkzeugweg verfahren werden soll, wenn eine Fläche das Profilieren an der niedrigsten Position verhindert.
- Mehrfachschnitte – Einstellungen zum Aktivieren mehrerer Profilierungsbahnen.
- Automatische Überprüfung – Einstellungen, die den Werkzeugweg beim Berechnen automatisch überprüfen.
Die verbleibenden Seiten sind geläufige Werkzeugwegstrategie-Seiten.
