Las secciones transversales simplifican la gestión de las relaciones entre los segmentos, los conductos y los conductores durante la adquisición de datos en redes subterráneas. Las secciones transversales proporcionan una vista de la sección transversal de los siguientes elementos eléctricos:

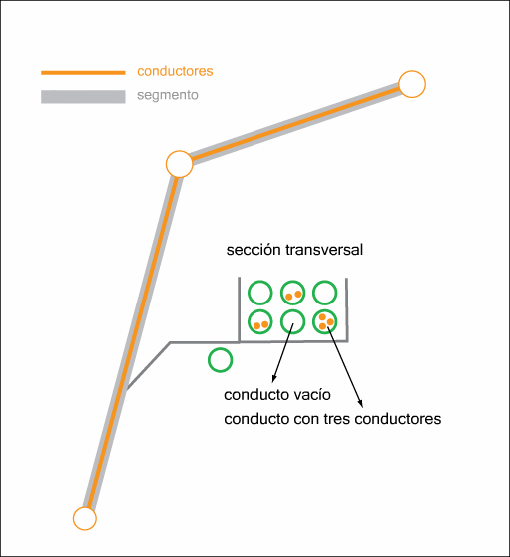

- Segmentos: la sección transversal de un segmento muestra los conductos y los conductores que residen en el segmento de la red subterránea. Puede editar los conductores y los conductos de la sección transversal. Por ejemplo, puede insertar o eliminar conductos en el segmento, así como insertar o eliminar conductores en un conducto.
En la distribución subterránea, los segmentos equivalen a zanjas. En la transmisión aérea, los segmentos no tienen ningún equivalente físico. Definen el camino de los conductores asociados a los postes. Las secciones transversales de los segmentos incluyen puntos de referencia para facilitar la colocación de los conductores.
- Postes y torres: la sección transversal de un poste o una torre muestra los puntos de referencia de un conductor asociados con el poste o la torre. La vista presenta el poste o la torre como si se observara desde el cielo.
Además, hay disponible una sección transversal extendida para la vista de elevación del poste o la torre (orientada hacia el norte o hacia el este).
En el módulo de componentes eléctricos de América del Norte, los segmentos y los conductores se almacenan con la geometría, pero los conductos son clases de elemento de atributo sin geometría. Las secciones transversales permiten presentar todos los elementos del mapa.
