Complemento Incidencias de coordinación de Navisworks

Abra modelos, agrupe conflictos y trabaje con incidencias directamente desde Model Coordination en Navisworks mediante el complemento Incidencias de coordinación de Navisworks. Este complemento admite proyectos basados en Autodesk Construction Cloud y BIM 360.

Nota: En los proyectos de BIM 360, los modelos deben almacenarse en la carpeta Archivos de proyecto en el módulo Gestión de documentos de BIM 360. En los proyectos de Autodesk Construction Cloud, los modelos deben estar almacenados en Autodesk Docs. Para poder acceder a los modelos con el complemento, estos deben estar incluidos también en un espacio de coordinación en Model Coordination.

Iniciar sesión

Si no ha iniciado sesión, al hacer clic en las opciones de la ficha Coordinación en Navisworks, o bien al intentar abrir un modelo desde BIM 360 o desde Autodesk Docs mediante Desktop Connector, se le pedirá que inicie sesión en su cuenta de Autodesk Account con el ID de Autodesk. De este modo, obtendrá acceso automáticamente a todos los proyectos de los que sea miembro.

Nota: El acceso a los datos de Model Coordination mediante el complemento solo se admite en Navisworks 2020 y versiones posteriores. Para trabajar con incidencias en Navisworks 2019, abra modelos mediante Desktop Connector.

Abrir modelos

Model Coordination

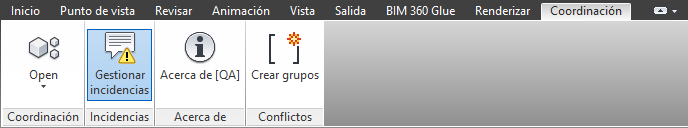

Haga clic en la ficha Coordinación > panel Coordinación > Abrir modelos.
Seleccione su cuenta en la lista desplegable y, a continuación, haga clic en el proyecto en el que desea trabajar.
Seleccione un espacio de coordinación en la lista desplegable.
Para abrir modelos o vistas:
- Haga clic en Abrir todo para abrir todos los modelos o vistas del espacio de coordinación seleccionado.
- Examine la lista o utilice el cuadro de búsqueda para localizar vistas o modelos específicos, active las casillas de verificación correspondientes y haga clic en Abrir para abrir solo los modelos seleccionados.
Para añadir más modelos a la selección:
1. Haga clic en la ficha Coordinación > panel Coordinación > Abrir modelos. La selección anterior de cuentas, proyectos y espacios de coordinación debe mantenerse.
2. Examine la lista o utilice el cuadro de búsqueda para localizar los modelos y active las casillas de verificación correspondientes.
3. Haga clic en Añadir.
Nota: Solo se pueden añadir modelos que se encuentren en el mismo espacio de coordinación que los modelos abiertos. No se pueden añadir vistas.

Nota: Todos los tipos de archivo compatibles con Model Coordination (RVT, DWG, IFC, NWC y VUE) se pueden abrir mediante este flujo de trabajo.

Desktop Connector

Haga clic en el botón del menú de la aplicación > Abrir > Abrir.
Vaya a Desktop Connector para Autodesk Docs.

Nota: Se recomienda actualizar a la versión más reciente de Desktop Connector.
Seleccione su cuenta y haga clic en Abrir.
Seleccione el proyecto y haga clic en Abrir.
Desplácese hasta el modelo y haga clic en Abrir.

Nota: Solo se pueden abrir archivos NWD con Desktop Connector.

Especificar los parámetros

Puede editar la configuración del complemento (por ejemplo, si desea mostrar conflictos en modelos abiertos desde Model Coordination) usando el editor de opciones. Consulte Página Complemento Incidencias de coordinación para obtener más información.
