Los parámetros de un análisis sísmico de la estructura dependen de la norma sísmica utilizada durante los cálculos de una estructura influida por el impacto sísmico.

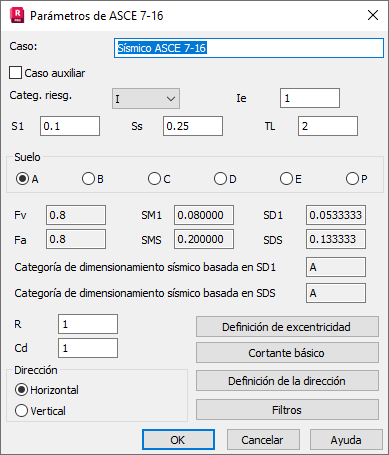

Seleccione la norma sísmica estadounidense IBC 2009 (Norma internacional de construcción 2009), IBC 2012 (Norma internacional de construcción 2012) o ASCE 7 (Cargas mínimas de diseño y criterios relacionados para edificios y otras estructuras) en el cuadro de diálogo Definición de un nuevo caso o haga clic en Parámetros en el cuadro de diálogo Tipos de análisis.
Para completar el análisis sísmico según las reglas especificadas en esta norma, defina los siguientes parámetros.
- Suelo (A, B, C, D, E o F), en función de las propiedades del suelo del emplazamiento. Se clasifica de acuerdo con el capítulo 20 de ASCE 7.
- Aceleraciones de respuesta espectral, según se especifica en la sección 1613.3.1 de ASCE 7-10, que se muestra en las figuras 1613.3.1(1) a 1613.3.1(6), o en la sección 11.4.4 de ASCE 7-16:
- S1: parámetro de aceleración para un segundo determinado de acuerdo con el capítulo 22 de ASCE 7.
- Ss: parámetro de aceleración para periodos cortos determinado de acuerdo con el capítulo 22 de ASCE 7.
- TL: período de transición de largo plazo, especificado de acuerdo con el capítulo 22 de ASCE 7.
- Parámetros I y R, utilizados para ajustar el espectro de respuesta y calcular el cortante básico sísmico según se especifica en la sección 12.8 de ASCE 7:
- Ie: factor de importancia, tal como se especifica en la sección 11.5.1 de ASCE 7.
- R: coeficiente de modificación de respuesta, tal como se especifica en las tablas 12.2-1 de ASCE 7.
Los coeficientes de sitio Fa y Fv se interpolan en función de los parámetros S1 y SS.
Los parámetros de aceleración espectral del diseño se calculan a partir de las siguientes ecuaciones:
Haga clic en Definición de excentricidad para abrir el cuadro de diálogo Definición de excentricidades de masas, donde se puede especificar cómo se tiene en cuenta la excentricidad de una masa en el análisis sísmico.
Haga clic en Cortante básico para abrir el cuadro de diálogo Cortante básico. Aquí se puede seleccionar cómo se tiene en cuenta el esfuerzo cortante básico: calculándolo según las disposiciones recogidas en la sección 12.8 de la norma sísmica ASCE 7-05 o especificándolo.
En la parte inferior del cuadro de diálogo, se encuentran los botones Definición de la dirección y Filtros.
Los detalles relativos a este método de análisis de la estructura se pueden encontrar en la norma mencionada.
