Physique crée une spline continue passant par toutes les articulations de la hiérarchie. La spline est représentée par une ligne orange à l'intérieur de l'objet. La spline assure la continuité à travers chaque articulation ; lorsque l'angle d'une articulation change, la spline passant par cette articulation demeure une courbe lisse. Physique utilise la spline de déformation pour obtenir des courbures lisses de l'objet peau. Physique permet également le contrôle des altérations et de la tension pour ajuster la forme de la spline de déformation.

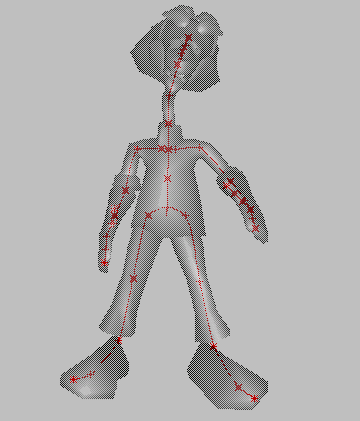

Segments illustrés par une spline déformable.
Vous pouvez utiliser les commandes du niveau de sous-objet Segment pour ajuster le comportement de la peau à proximité d'un segment donné. Les paramètres de segment permettent de déterminer le comportement de la déformation autour de chaque articulation, en fonction de l'animation du squelette sous-jacent.
Il existe quatre types de paramètres de segment :
- Les paramètres de courbure agissent sur la courbure de la spline de déformation qui passe à travers l'articulation d'un segment donné. La déformation de la peau peut ainsi aller d'une articulation pliée au maximum à une articulation raide, comme un tuyau en caoutchouc.
- Les paramètres de torsion permettent de contrôler la déformation de la peau lorsqu'une articulation tourne sur sa longueur, comme lorsque l'on tourne un bouton de porte. Prenons l'exemple d'un élastique qui s'enroule sur l'hélice d'un avion miniature ; les paramètres de Torsion déterminent l'impact de la torsion le long du segment et à travers l'articulation.
Les paramètres Torsion s'appliquent à la rotation qui se produit autour de l'axe de la longueur du segment.
- Les paramètres de glissement contrôlent la manière dont la peau se déplace sur la longueur d'un segment lorsqu'une articulation pivote. A l'extérieur, c’est-à-dire du côté où l'angle de l'articulation est supérieur à 180 degrés, la peau se déplace vers l'articulation. A l'intérieur, c’est-à-dire du côté où l'angle de l'articulation est inférieur à 180 degrés, la peau s'éloigne de l'articulation.
Le glissement provoque le resserrement de la partie externe pour maintenir le détail sur l'articulation et éviter aux facettes du maillage de s'éloigner. Il détend la partie interne pour éviter au maillage de se retrousser sur l'articulation.
- Les paramètres de l'échelle radiale affectent l'influence exercée sur la peau par le changement d'échelle des segments du squelette. Certains paramètres, tels que Respiration et Etirement, réagissent au changement d'échelle du squelette, mais uniquement avec la structure standard 3ds Max ou une hiérarchie 3ds Max.Remarque : les contrôleurs CI du module Bipède et de 3ds Max ne prennent pas en charge la mise à l'échelle.
échelle segment peut être utilisée pour changer l'échelle de tous les sommets influencés par le segment. Amplitude coupe modifie l'échelle de l'effet des coupes des renflements sur tout le segment. Elle peut être utilisée pour les définitions animées de l'échelle du squelette ou pour les ajustements généraux des maillages. L’objectif n’est pas d'éditer le personnage, mais plutôt les effets des structures sur le personnage.
Vous pouvez définir des paramètres de segment au niveau des sous-objets, dans le panneau déroulant Paramètres de segment de Physique.
