Définition des lignes de hauteur – Référence

Découvrez comment définir les lignes de hauteur de toit dans Areabook.

Si une pièce est couverte par un toit, Areabook reconnaît les sous-surfaces de la pièce en fonction des lignes de hauteur du toit. Le calcul des sous-surfaces du toit nécessite une définition correcte de ces lignes de hauteur.

Lorsque le calcul de surface se base sur la norme internationale, il n'est soumis à aucune disposition générale.

En revanche, les calculs de surface effectués selon les normes DIN 277 ou WoflV/II.BV requièrent différentes lignes de hauteur.

Avec la norme DIN 277, tout calcul de surface effectué au bord supérieur d'un plancher préfabriqué nécessite une ligne de hauteur à 1,50 m.	Avec la norme WoflV/II.BV, tout calcul de surface effectué au bord supérieur d'un plancher préfabriqué nécessite deux lignes de hauteur : à 1 m et à 2 m.

Les paramètres de ligne de hauteur peuvent être définis dans la boîte de dialogue Paramètres de calcul. Les exemples suivants montrent comment répondent les lignes de hauteur avec différentes normes de projet.

Norme internationale

La définition des lignes de hauteur n'est soumise à aucune disposition générale. Vous avez donc le choix : vous pouvez utiliser une ligne de hauteur, deux lignes de hauteur, ou n'en utiliser aucune. Définissez les lignes de hauteur selon vos besoins et, si nécessaire, laissez-vous guider par les exemples présentés ici.

Norme DIN (Allemagne) : DIN 277

Pour les calculs de surface conformes à la norme DIN 277, une seule ligne de hauteur (1,50 m, par défaut) suffit.

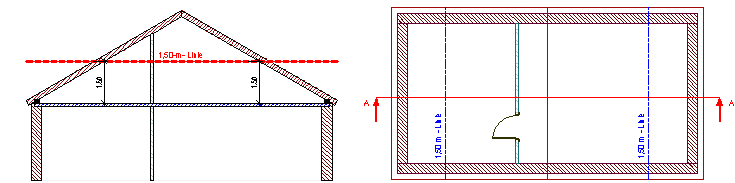

Exemple 1 : pas de mur bas

• Paramètres de position des lignes de hauteur dans la boîte de dialogue Paramètres de calcul :
  • Ligne de hauteur 1 : 1,50 m
  • Ligne de hauteur 2 : désactivée
• Aucun ajustement n'est nécessaire, en raison de l'absence de mur bas.

Exemple 2 : mur bas à une hauteur de 0,50 m

• Paramètres de position des lignes de hauteur dans la boîte de dialogue Paramètres de calcul :
  • Ligne de hauteur 1 : 1 m
  • Ligne de hauteur 2 : désactivée
• La ligne de hauteur a requis un ajustement de 50 cm pour permettre l'insertion d'un mur bas de 50 cm.

Norme DIN (Allemagne) : WoflV/II.BV

Les calculs de surface qui se basent sur la norme WoflV/II.BV nécessitent deux lignes (à 1 m et à 2 m par défaut).

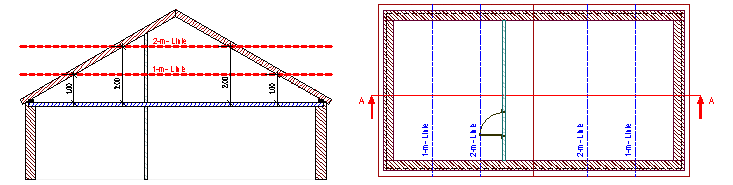

Exemple 1 : pas de mur bas

• Paramètres de position des lignes de hauteur dans la boîte de dialogue Paramètres de calcul :
  • Ligne de hauteur 1 : 1 m
  • Ligne de hauteur 2 : 2 m
• Aucun ajustement n'est nécessaire, en raison de l'absence de mur bas et de finition de sol.

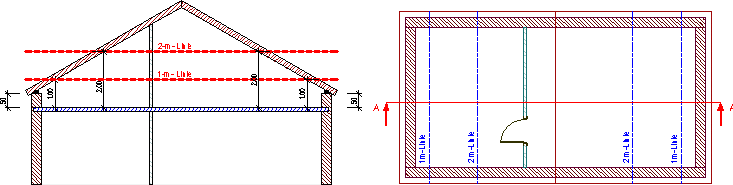

Exemple 2 : mur bas à une hauteur de 0,50 m

• Paramètres de position des lignes de hauteur dans la boîte de dialogue Paramètres de calcul :
  • Ligne de hauteur 1 : 0,50 m
  • Ligne de hauteur 2 : 1,50 m
• Chaque ligne de hauteur nécessite un ajustement de 50 cm pour permettre l'insertion d'un mur bas de 50 cm.

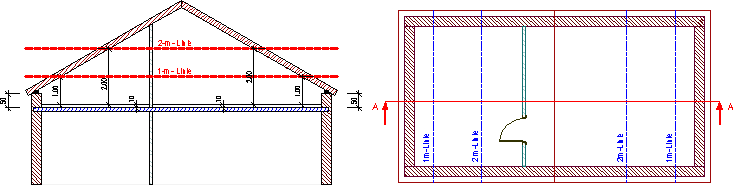

Exemple 3 : mur bas à 0,50 m de hauteur et finition de sol à 0,10 m de profondeur

• Paramètres de position des lignes de hauteur dans la boîte de dialogue Paramètres de calcul :
  • Ligne de hauteur 1 : 0,40 m
  • Ligne de hauteur 2 : 1,40 m
• Chaque ligne de hauteur nécessite un ajustement de 60 cm pour permettre l'insertion du mur bas de 50 cm et de la finition de sol de 10 cm.
