ID de quantité et de matériau dans Buildingbook

Apprenez-en plus sur les ID de quantité et de matériau, ainsi que sur leur mode d'affichage dans votre projet.

ID de quantité

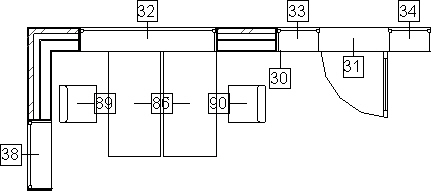

L'ID de quantité est un identifiant unique affecté à chaque quantité ou élément. Il apparaît sous forme d'étiquette dans les dessins du projet avec une ligne de repère au centre de la surface correspondante.

Il est impossible de modifier les ID manuellement. Lors du prochain calcul de quantités, les ID seront les mêmes. Cela se produit en vue de garantir la continuité quelle que soit l'évolution du projet. Ce dispositif de protection se produit dans les cas suivants :

• L'ID est supprimé du dessin.
• L'ID est modifié dans la palette de propriétés de Revit.
Remarque : Lorsque des éléments référencés sont déplacés, la position des ID de quantité est mise à jour lors du processus de calcul suivant.

Les ID de quantité apparaissent

• sous forme d'informations graphiques dans le projet,
• sous forme de propriété de la surface de pièce ou de l'élément dans les boîtes de dialogue de quantité par pièce,
• dans le formulaire de résultats Excel,
• et dans le fichier d'exportation QTO.

Vous pouvez comparer les fichiers d'exportation au projet source et identifier les quantités calculées.

ID de matériau

Les ID de matériau sont une sous-division détaillée des ID de quantité.

• Les ID de quantité sont créés pour chaque calcul Buildingbook et permettent d'identifier chaque élément calculé.
• Les ID de matériau sont des identifiants pour chaque matériau calculé par élément et sont créés uniquement si cela a été explicitement spécifié.

La création d'ID de matériau est requise uniquement dans les cas suivants :

• les données Buildingbook doivent être exportée vers une nomenclature ;
• exportation au format DWF/DWFx pour Autodesk Quantity Takeoff.

Remarque : Générez les données du projet uniquement si nécessaire. Cela a un effet important sur les performances et la clarté visuelle du projet en raison du grand nombre d'ID de matériau générés.

Pour chaque élément de construction calculé, un ID de matériau est créé et placé dans le projet sous forme d'étiquette.

Le nombre le plus volumineux est l'ID de quantité correspondant à l'élément calculé. Celui-ci est toujours créé. L'étiquette de nombre et de texte la plus petite correspond à l'ID de matériau qui permet d'identifier chaque matériau calculé par élément.

Il est impossible de modifier les ID manuellement. Lors du prochain calcul de quantités, les ID seront les mêmes. Cela se produit en vue de garantir la continuité quelle que soit l'évolution du projet. Ce dispositif de protection se produit dans les cas suivants :

• L'ID est supprimé du dessin.
• L'ID est modifié dans la palette de propriétés de Revit.
Remarque : Lorsque des éléments référencés sont déplacés, la position des ID de quantité est mise à jour lors du processus de calcul suivant.

Les ID de matériau apparaissent

• sous forme d'informations graphiques dans le projet,
• sous forme de propriété de la surface de pièce ou de l'élément dans les boîtes de dialogue de quantité par pièce,
• dans le formulaire de résultats Excel,
• et dans le fichier d'exportation QTO.

Vous pouvez comparer les fichiers d'exportation au projet source et identifier les quantités calculées.

Cliquez sur un ID Buildingbook, et l'ensemble des données Buildingbook calculées pour cette quantité de surface de pièce sont répertoriées dans la palette des propriétés. Ces informations sont utilisées pour remplir les nomenclatures Revit, et sont également transférées vers le fichier DWF/DWFx pour utilisation ultérieure dans Autodesk Quantity Takeoff.
