Come modificare le quote degli angoli di una sezione

Per modificare gli angoli dei lati del contorno di sezione di un edificio, attenersi alla procedura indicata di seguito. È possibile modificare le quote degli angoli prima o dopo la creazione di una sezione connessa. Per visualizzare le modifiche apportate agli angoli dopo la creazione della sezione, è necessario aggiornare la sezione.

  1. Fare doppio clic sulla linea di sezione da modificare.
  2. Nel riquadro proprietà, fare clic sulla scheda Design, espandere Di baseQuote componente.
  3. Specificare i valori di Angolo 1 e Angolo 2.

    Tali valori definiscono gli angoli dei due lati dalla linea di sezione per creare la casella di sezione. L'apice di Angolo 1 è il punto iniziale della linea di sezione. L'apice di Angolo 2 è il punto finale della linea di sezione. I valori di entrambi gli angoli devono essere compresi tra 0 e 90°.

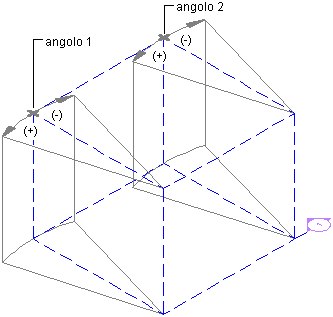

    Impostazione dei parametri degli angoli della sezione

  4. Fare clic con il pulsante destro del mouse, quindi scegliere Deseleziona tutto per disattivare la visualizzazione dei grip.
