レイアウト曲線のオフセットを変更するには

この手順を使用して、レイアウト曲線の始点および終点オフセットを変更します。

等間隔および繰り返しレイアウトについて、オフセットを変更できます。 オフセットグリッドの位置を変更することにより、レイアウト曲線上の任意の位置に始点または終点オフセットを移動できます。 曲線の境界を越えてオフセットを延長することはできません。

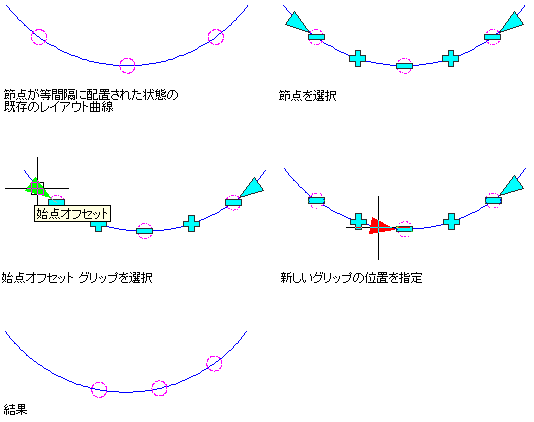

グリッドを使用してレイアウト曲線の始点オフセットの節点の場所を変更

1. 節点固定の 1 つを選択して、レイアウト曲線を選択します。
2. [オフセット]グリップをクリックします。
3. グリップを希望の場所に移動してクリックするか、コマンド ラインに値を入力して[Enter]を押します。
4. 右クリックして[すべて選択解除]をクリックします。グリップがオフに切り替わります。
