Painel Importação de DXF

Permite importar dados para Civil View de vários arquivos DXF de uma só vez.

menu Civil View > Importação da geometria > Arquivos DXF > painel Importação de DXF
Civil View Explorer > painel Superior > Entrada de objetos do Civil View > Clique com o botão direito do mouse na entrada de Objetos importados ou na entrada Superfícies dentro dela. > Menu pop-up > Importar (do DXF) > painel Importação de DXF

O painel Importação DXF do Civil View expande as opções de Importação DXF já disponíveis no 3ds Max.

O próprio formato DXF é útil para importar dados de aplicativos de projeto de engenharia civil que não suportam os formatos de arquivo GENIO, 12D ASCII ou LandXML.

Além dos recursos padrão de importação DXF do 3ds Max, o painel Importação DXF do Civil View DXF também está capacitado para:

Atribuição automática de material
O Civil View presume que os arquivos DXF são organizados, de forma que cada um mantenha uma parte diferente do mesmo nível de superfície, mas utilize um material diferente.
Inversão de superfície automática
Coloração automática do fio
Importação de arquivo em lote

Dica: Antes de importar dados de DXF, leia sobre Valores de deslocamento global do Civil View.

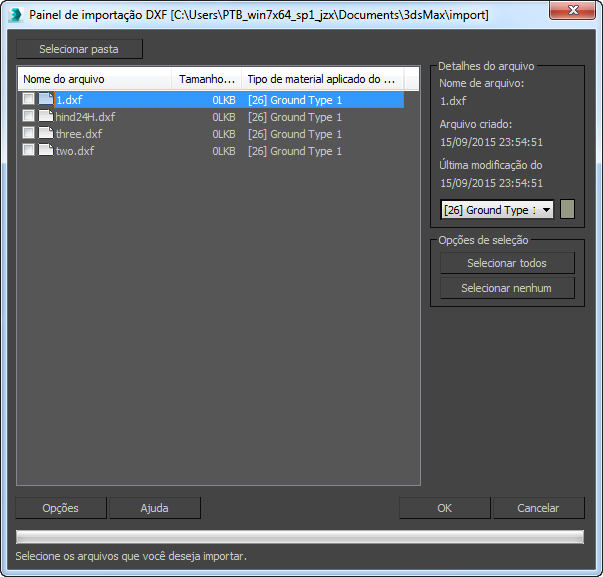

Interface

Selecionar pasta: Clique para abrir uma caixa de diálogo onde é possível navegar até a pasta que contém os arquivos DXF que você deseja utilizar.
[Lista de arquivos]: Lista todos os arquivos DXF no diretório ativo. Também mostra o tamanho de cada arquivo em kilobytes e o canal de material de CivilViewSurfaces associado a cada arquivo (veja abaixo).
É possível selecionar um arquivo individual na lista ao ativar a caixa de seleção.

Grupo Detalhes do arquivo DXF

Exibe detalhes sobre o arquivo realçado atualmente.

[lista suspensa de canais de materiais]

Mostra a cor de estrutura de arame e do submaterial atribuída ao arquivo DXF realçado. Os submateriais são canais do material CivilViewSurfaces.

Por padrão, a atribuição do submaterial é derivada do primeiro caractere do nome do arquivo DXF, de acordo com a seguinte convenção (essa convenção faz distinção entre maiúsculas e minúsculas):

O nome do arquivo DXF começa com...	Representação	Cor de estrutura de arame	Submaterial
C	Faixa de rodagem	[50 50 75]	18 Asfalto
G	Piso	[50 125 50]	27 Tipo de piso 2
L	Água	[65 65 160]	20 Água
H	Área de proteção	[75 75 100]	22 Concreto
F	Trilha de ciclo	[160 160 135]	19 Asfalto vermelho
(Outros)	Piso	(Aleatório)	26 Tipo de piso 1

Por exemplo, um arquivo DXF denominado Carriageway1.dxf terá o canal de materiais 18 (Asfalto) aplicado a qualquer superfície localizada dentro dele. As superfícies encontradas em um arquivo DXF denominado Ground1.dxf terão o canal de materiais 27 Tipo de solo 2 aplicado.

É possível usar a lista suspensa para alterar a atribuição de submaterial padrão e a amostra de cor para alterar a cor de estrutura de arame padrão.

Grupo Opções de seleção

Selecionar todos: Clique para selecionar todos os arquivos da lista.
Selecionar nenhum: Clique para cancelar a seleção de todos os arquivos da lista.

Opções: Clique para abrir a guia Opções de importação do painel Preferências do Civil View, onde é possível configurar uma variedade de padrões de importação de geometria, tais como o ângulo limite de suavização da malha.
A cada objeto do Civil View derivado dos dados de triangulação MX, é atribuído um canal de material padrão principal que é atribuído a quaisquer triângulos desagrupados ou não identificados. O canal de material padrão para superfícies importadas também é definido no painel Preferências do Civil View.
