Caixa de diálogo Definir uma conexão Viga-Viga

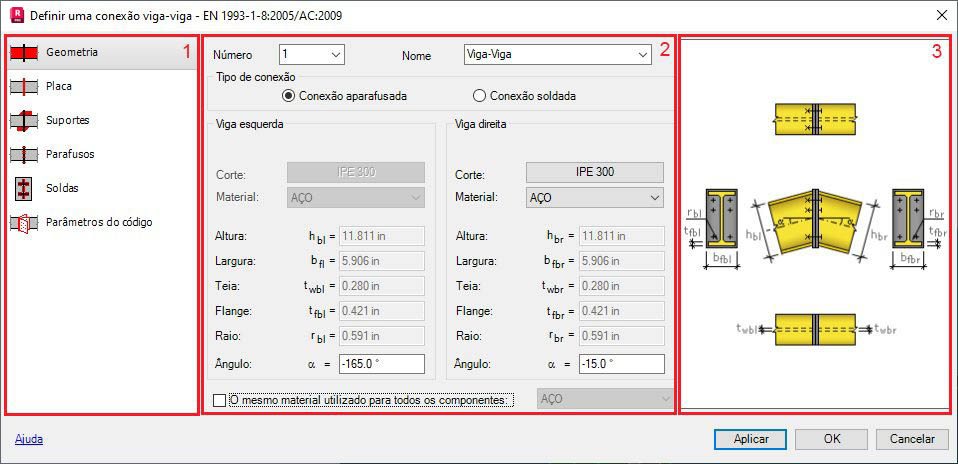

A caixa de diálogo para a geração de conexão viga-viga (com placa frontal) tem três partes principais:

1. No lado esquerdo há opções para selecionar um componente usado para definir uma conexão de aço:

2. • geometria
   • placa
   • suportes
   • parafusos
   • soldas
   • parâmetros de código
3. No centro, é possível definir os parâmetros de um elemento selecionado da conexão de aço.
4. Na direita há uma vista gráfica de um elemento definido da conexão viga-viga.

O número de guias nesta caixa de diálogo depende do tipo de conexão selecionado: aparafusado ou soldado.
