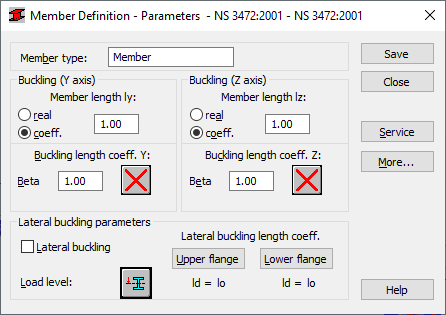

A opção é usada para definir os parâmetros de norma de um tipo de membro. Está disponível selecionando a opção Novo tipo de membro, na caixa de diálogo Tipo de membro, ou pressionando o botão Parâmetros, na caixa de diálogo Definição.
O nome de um tipo de membro selecionado é especificado no campo Tipo de membro (qualquer nome de tipo de membro pode ser inserido nesse campo). Os campos Flambagem (eixo Y) ou (eixo Z) são usados para determinar o comprimento de um membro para o plano apropriado. Existem duas formas de definir esse comprimento:
- Quando a opção Real for selecionada, o valor inserido será interpretado diretamente como o comprimento do membro.
- Quando a opção Coeficiente for selecionada, o valor inserido será interpretado como um coeficiente pelo qual o comprimento real do membro deve ser multiplicado para obter o valor necessário. Por exemplo, se o valor 0,25 for inserido, isso significará que o comprimento relevante é igual a 1/4 do comprimento real.
Para definir simultaneamente vários membros de diferentes comprimentos reais e, por exemplo, com apoios adicionais igualmente espaçados, o segundo método mencionado será muito conveniente. Se os parâmetros definidos tiverem que ser salvos como uma categoria, será necessário definir o comprimento dessa forma. Ao inserir o valor 1,0, isso permitirá garantir que o comprimento real será adotado para cada membro definido como Ly usando a categoria.
Os coeficientes dos comprimentos de flambagem dos membros em ambas as direções são definidos no campo Coeficiente do comprimento de flambagem. O comprimento real do membro (ou a soma dos comprimentos dos membros do componente) é inserido automaticamente nos campos apropriados.
O coeficiente do comprimento de flambagem depende das condições de apoio final dos nós dos membros no plano de flambagem. O comprimento de flambagem do membro também pode ser definido na caixa de diálogo Diagramas de flambagem, que abre ao pressionar o ícone que representa um tipo selecionado do modelo de flambagem do membro. Isso inclui diagramas comuns do apoio do membro; quando um é selecionado, o valor do coeficiente será aceito ou calculado automaticamente.
Os ícones na caixa de diálogo estão divididos em dois grupos: o primeiro contém métodos comuns (norma) de apoio de membros e os valores correspondentes dos coeficientes de flambagem, enquanto o outro contém ícones das opções usadas para calcular o coeficiente de flambagem para colunas de estruturas com vários andares.
A flambagem é considerada nos cálculos sempre que uma força de compressão aparece no membro, mesmo que seja insignificante em comparação com outras forças internas. O programa não executa, por si só, uma análise separada que determina se os efeitos de flambagem podem ser desconsiderados ou não. Se o usuário desejar eliminar os efeitos de flambagem dos cálculos, o último ícone deverá ser selecionado. Se o ícone for pressionado, a flambagem será desconsiderada no processo de cálculo.
O campo Parâmetros de flambagem lateral permite selecionar as opções usadas durante a verificação da flambagem lateral do membro: nível de carga e coeficiente do comprimento de flambagem lateral para os flanges superior e inferior. Pressionar o ícone relevante abre a caixa de diálogo para definir os parâmetros apropriados.
A opção Nível de carga é usada para definir o esquema de carga de uma viga analisada.
Os cálculos de flambagem lateral exigem que o usuário forneça para o membro a distância entre as seções protegidas contra torção, o que é chamado comprimento de flambagem lateral.
É necessário distinguir dois comprimentos de flambagem lateral, já que os flanges superior ou inferior podem ser fixados separadamente e a tensão de compressão pode ocorrer nos flanges superior ou inferior para casos de carga diferentes. Portanto, um valor do coeficiente é fornecido pelo qual o comprimento do membro base deve ser multiplicado para obter o comprimento da flambagem lateral. O comprimento Iz é assumido como comprimento base.
Pressionar o botão Mais abre uma caixa de diálogo adicional para definir os parâmetros dos tipos de membro restantes fornecidos na norma, tais como: coeficientes de momento equivalente, parâmetros da seção etc.
Pressionar o botão Serviço abre uma caixa de diálogo adicional para definir os parâmetros de tipo de membro (deslocamentos de limite, curvatura).
Pressionar o botão Salvar adiciona o tipo de membro do nome e dos parâmetros definidos à lista de tipos de membros de aço previamente definidos.
