Use essa opção para definir os parâmetros de norma do tipo de membro de alumínio. Existem duas formas de acessar essa opção:
- Clique na opção Novo tipo de membro na caixa de diálogo Tipo de membro.
- Na caixa de diálogo Caixa de diálogo Definições, clique no botão Parâmetros.

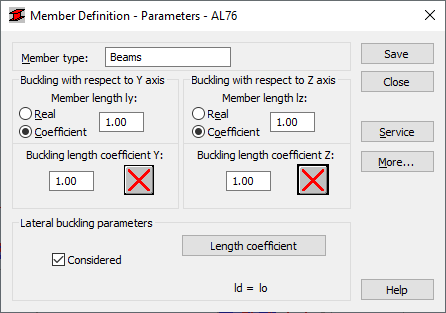

A seguinte caixa de diálogo é exibida:
O campo Tipo de membro exibe o nome do tipo de membro selecionado (insira qualquer nome de tipo de membro). A flambagem com relação aos campos do eixo Y/Z exibe o comprimento do membro para o plano necessário. Existem duas maneiras de definir o comprimento:
- Selecione a opção Real, o valor inserido é interpretado diretamente como o comprimento em questão.
- Selecione a opção Coeficiente, o valor inserido é interpretado como o coeficiente pelo qual o comprimento real do membro deve ser multiplicado para obter o comprimento em questão. Por exemplo, ao inserir o valor 0,25, significa que o comprimento em questão é igual a ¼ do comprimento real.
Selecione a opção Coeficiente para definir membros simultâneos cujos valores de comprimento real diferem, enquanto os apoios estão distribuídos da mesma maneira. Se os parâmetros definidos tiverem que ser salvos como uma categoria, será necessário selecionar esse procedimento de definição de comprimento. Ao inserir o valor 1,0, fica garantido que cada membro definido por meio da categoria Ly assumirá seu comprimento real.
O campo Coeficiente do comprimento de flambagem define os coeficientes dos comprimentos de flambagem de um membro em ambas as direções. O comprimento real do membro (ou seja, a soma dos comprimentos dos membros do componente) é inserido automaticamente nos campos relevantes.
O coeficiente de comprimento de flambagem depende da condição de apoio final dos nós da barra no plano de flambagem. O comprimento da flambagem também é definido na caixa de diálogo Diagramas de flambagem, que pode ser aberta clicando no ícone que representa o tipo de modelo de flambagem selecionado. Após selecionar um dos esquemas típicos, o valor do coeficiente será aceito ou calculado automaticamente.
Os ícones na caixa de diálogo estão divididos em dois grupos:
- O primeiro grupo contém métodos típicos (norma) de apoio de membro e os valores correspondentes dos coeficientes de flambagem.
- O segundo grupo contém ícones de opções usados para calcular o coeficiente de flambagem para as colunas de estruturas com múltiplos andares. As cores dos ícones representam: vermelho (A) – cálculos para estruturas deslocáveis, azul (B) – para estruturas indeslocáveis.
A flambagem será sempre considerada nos cálculos se uma força de compressão aparecer no membro, mesmo que seja insignificante em comparação com as outras forças internas. Não é executada nenhuma análise separada que determine se os efeitos da flambagem devem ser desconsiderados. Para eliminar os efeitos de flambagem dos cálculos, o último ícone deve ser selecionado. Se ele for selecionado, a flambagem será desconsiderada no processo de cálculo.
As opções usadas durante a verificação de flambagem lateral (coeficiente do comprimento de flambagem lateral) são selecionadas no campo Parâmetros de flambagem lateral. Ao selecionar o ícone apropriado, abre a caixa de diálogo para definir os parâmetros relevantes.
Os cálculos de flambagem lateral exigem que seja fornecida para uma barra a distância entre as seções bloqueadas contra torção (comprimento de flambagem lateral). É necessário distinguir dois comprimentos de flambagem (para os flanges superior e inferior), já que é possível fixar os flanges superior e inferior separadamente, o que resulta na aparência de diferentes casos de carga de forças de compressão. Você deve fornecer o valor do coeficiente pelo qual o comprimento da barra base é multiplicado para obter o comprimento da flambagem lateral. O comprimento IZ é assumido como comprimento base. O valor do coeficiente pode ser inserido diretamente ou selecionando o ícone que representa o caso típico de fixação para o qual o coeficiente será automaticamente escolhido.
Clique no botão Mais para abrir uma caixa de diálogo adicional. Em seguida, é possível definir os parâmetros restantes de tipos de barra descritos na norma, tais como: tipo de carga, parâmetros de seção etc.
Clique no botão Serviço para abrir uma caixa de diálogo adicional. É possível definir os parâmetros do tipo de barra (deslocamentos de limite, deflexão inicial).
Clique no botão Salvar para adicionar um tipo de barra (com nome e parâmetros definidos) à lista de tipos de barras de alumínio predefinidas.
