Ao criar um estudo de Projeto generativo, considere os critérios que serão usados para gerar alternativas de projeto, incluindo metas, restrições, variáveis e constantes. Compreender as saídas resultantes para cada resultado.
Neste tópico
Os critérios de projeto de um estudo dependem do tipo de estudo (como o gráfico do Dynamo é gravado), bem como do método de geração selecionado. Para obter mais informações sobre os critérios do projeto, consulte Manual do Projeto generativo: Anatomia de um bom processo de Projeto generativo.
As seguintes descrições usam uma amostra do estudo Massa de três caixas para ilustrar os critérios do projeto.
Entradas
As entradas são dados a serem usados ao gerar resultados. Os dados podem ser fornecidos por você ou podem ser definidos pelo tipo de estudo (no gráfico do Dynamo).
As entregas podem incluir o seguinte:
- variáveis
- constantes
- outros tipos de entrada suportados (caminhos do arquivo, entradas de unidade etc.)
Variável
Uma variável é um valor que pode ser alterado ao gerar resultados.
Para o estudo Massa de três caixas, por exemplo, é possível especificar que os itens a seguir são variáveis:
- altura da caixa
- posição da caixa
Ao definir o estudo, você indica quais valores devem ser variáveis para o estudo.

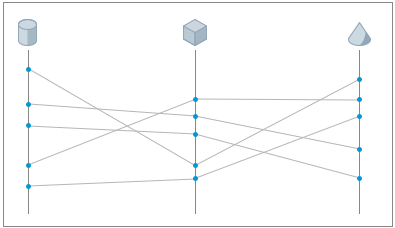

Para obter uma compreensão rápida do intervalo de valores de variáveis utilizados para gerar resultados para um estudo, examine o gráfico de coordenadas paralelas na caixa de diálogo Explorar resultados.
Constante
Uma constante é um valor que é fixo e não é alterado. Uma constante permanece a mesma para todos os resultados.
Esses valores podem ser programados como parte do gráfico do Dynamo para que você não possa alterá-los.
Como uma alternativa, é possível especificar um valor constante ao criar um estudo. O mesmo valor é usado para todos os resultados do estudo.
Meta (somente no método Otimizar)
Uma meta é um objetivo que você deseja que o projeto alcance.
As metas são usadas pelo método Otimizar geração. Esse método aprimora as gerações futuras de alternativas de projeto com base em resultados anteriores.
Por exemplo, suponha que você esteja criando um estudo Massa de três caixas para gerar alternativas para três construções adjacentes (como massas simples). Esse tipo de estudo tem as seguintes metas:
- Maximizar ou minimizar a área do piso
- Maximizar ou minimizar a área da superfície
Essas metas podem entrar em conflito: você pode desejar maximizar a área do piso para aumentar o espaço de locação enquanto minimiza a área da superfície para reduzir os custos de construção. O método Otimizar funciona para encontrar uma solução que maximize a área do piso e, ao mesmo tempo, garanta que a área da superfície permanece o menor possível.
Consulte também Manual do Projeto generativo: Definir metas.
Restrição (somente no método Otimizar)
Uma restrição é uma condição que uma alternativa de projeto precisa satisfazer.
As restrições limitam as alternativas de projeto a valores dentro de um intervalo especificado.
São exibidas a seguir as restrições de amostra para o estudo Massa de três caixas:
- A área do piso deve ter pelo menos 60.000 pés quadrados.
- A área máxima da superfície é de 80.000 pés quadrados.
Quando um estudo não está restringido, pode oferecer resultados irrealistas e impraticáveis, como uma área de superfície que é muito grande para as especificações do projeto. As restrições garantem que o estudo gere alternativas de projeto razoáveis para uma determinada situação.
Configurações de geração
Ao usar os métodos Otimizar, Randomizar ou Semelhante, é possível alterar as configurações de geração. Essas configurações podem incluir tamanho da população, gerações, número de soluções e semente. Saiba mais sobre as configurações de geração.
Saídas
Para cada resultado, certas saídas são calculadas durante o processo do projeto generativo. Essas saídas refletem os valores específicos medidos para um determinado resultado.
Por exemplo, um único resultado do estudo Massa de três caixas inclui o seguinte:
- área térrea
- Área de superfície
É possível utilizar algumas dessas saídas como entradas para outro estudo usando o método de geração Semelhante, refinando os critérios de projeto a cada iteração.
Resultado
Um resultado é uma alternativa de projeto gerada pelo Projeto generativo como parte de um estudo. Consulte os resultados na caixa de diálogo Explorar resultados.
