Задания бордюрной рейки и карниза для стиля кромок перекрытий/скатов крыш

Эта процедура используется для задания бордюрной рейки и карниза для стиля кромок перекрытий/скатов крыш. При этом необходимо наличие в чертеже профилей для бордюрной рейки и карниза.

1. Выберите перекрытие или скат крыши, и,

   если выбранным объектом является...	то...
   перекрытие,	выберите вкладку "Перекрытие"панель "Общие"раскрывающийся список "Редактировать стиль"Стили кромок перекрытий.
   скат крыши,	Щелкните вкладку "Скат крыши"панель "Общие"раскрывающийся список "Редактировать стиль"Стили кромок скатов крыш.

   Прим.: Альтернативный способ:Выберите вкладку "Управление"панель "Стиль и отображение"Диспетчер стилей, а затемразверните узел "Архитектура" и узел "Стили кромок перекрытий" или "Стили кромок скатов крыш".
2. Выберите стиль кромок перекрытий или скатов крыш, который требуется отредактировать.
3. Разверните вкладку "Правила проектирования".

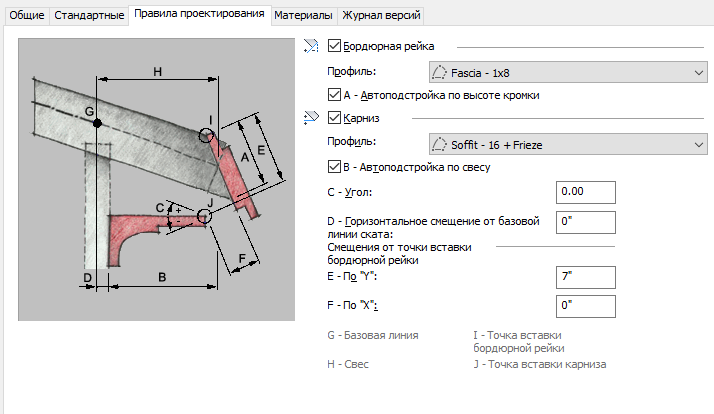

4. Выберите "Бордюрную рейку" и профиль, определяющий ее геометрию.

   При выборе значения "*НЕТ*" параметры экранного компонента применяются к линии кромки перекрытия или ската крыши либо к плоскости, в которой расположена бордюрная рейка.

5. Укажите способ масштабирования бордюрной рейки на кромке перекрытия или ската крыши:

   Если требуется ...	то...
   масштабировать бордюрную рейку по высоте кромки,	выберите опцию "Автоподстройка под высоту кромки", тогда масштаб бордюрной рейки будет приведен в соответствие с высотой кромки.
   использовать бордюрную рейку в тех размерах, в которых она была построена,	отмените выбор опции "Автоподстройка под высоту кромки".

6. Взведите флажок параметра "Карниз", а затем выберите профиль, определяющий геометрию карниза.

   При выборе значения "*НЕТ*" параметры экранного компонента применяются к линии кромки перекрытия или ската крыши либо к плоскости, в которой расположен карниз.

7. Укажите способ масштабирования карниза на свесе перекрытия или ската крыши:

   Если требуется ...	то...
   привести масштаб карниза в соответствие с глубиной свеса,	выберите опцию "Автоподстройка под глубину свеса".
   использовать карниз в тех размерах, в которых он был построен,	отмените выбор опции "Автоподстройка под глубину свеса".

8. Укажите местоположение карниза.

   Если требуется ...	то...
   задать угол наклона карниза на кромке перекрытия или ската крыши,	введите значение параметра "Угол"; нулевое значение соответствует горизонтальному расположению. Положительное значение соответствует наклону карниза вверх относительно точки вставки, а отрицательное - наклону вниз.
   задать смещение по горизонтали от базовой линии или линии периметра перекрытия или ската крыши для кромки перекрытия,	укажите смещение по горизонтали от базовой линии перекрытия/ската крыши. (Данная опция доступна только если опции "Автоподстройка под глубину свеса" выбрана.)
   указать смещение карниза от точки вставки бордюрной рейки,	введите значения смещения в направлениях "X" и "Y".

9. Нажмите "ОК".
