Стили кромок перекрытий и скатов крыш предназначены для управления внешним видом кромок перекрытий и скатов крыш. С помощью стилей кромок можно задать размеры, например длину свеса, а также ориентацию и угол наклона кромок. В стиле кромки можно также указать бордюрную рейку и карниз.
Компоненты стилей кромок скатов крыш
Стиль кромок перекрытий или скатов крыш определяет внешний вид кромок перекрытий или скатов крыш. В каждый стиль входят два необязательных компонента - бордюрная рейка и карниз.
Бордюрная рейка представляет собой форму, назначаемую внешней стороне кромки перекрытия или ската крыши. Карниз представляет собой форму, назначаемую нижней стороне свеса кромки.
Компоненты бордюрной рейки и карниза могут быть созданы с помощью определения профилей с двумерной (2D) геометрией компонента, форма которого затем выдавливается вдоль кромки перекрытия или ската крыши.
Ориентация компонента "бордюрная рейка" повторяет ориентацию кромки перекрытия (отвес или срез по нормали). Компонент "карниз", напротив, всегда направлен по горизонтали. Любой из компонентов может иметь положительный или отрицательный угол наклона относительно своего основания.
Направления +/- для углов компонентов кромки независимо от их ориентации в плоскости XY остаются постоянными. Они всегда повторяют угол наклона перекрытия или ската крыши таким образом, чтобы, к примеру, карниз с углом +30° и перекрытие или скат крыши с углом +30° располагались параллельно друг другу. Аналогично, бордюрная рейка с углом наклона +10° (отвесный разрез) и карниз с углом наклона -10° располагаются под прямым углом друг к другу. При зеркальном отражении перекрытия или ската крыши знаки углов наклона всех компонентов сохраняются.
Управление расположением бордюрной рейки и карниза на кромках перекрытий/скатов крыш
Профиль бордюрной рейки рисуют в его фактическом размере, за исключением случаев, когда используется режим "Автоподстройки". Если кромка перекрытия или ската крыши наклонена относительно нулевой плоскости, то измерение длины производится не перпендикулярно этой плоскости, а параллельно этому наклону. Профиль бордюрной рейки при установке флажка "Автоподстройка по высоте кромки" масштабируется относительно точки его вставки таким образом, чтобы самая нижняя точка профиля по оси Y выравнивалась с нижней точкой кромки перекрытия или ската крыши.
Профиль карниза рейки рисуют в его фактическом размере, за исключением случаев, когда используется режим "Автоподстройки". Угол карниза измеряют по отношению к его точке вставки, используя местную ось X профиля.
Профиль карниза при установке флажка "Автоподстройка по свесу" масштабируется относительно точки его вставки таким образом, что самая дальняя точка профиля по оси X выравнивается с линией отвеса от базовой линии или линии периметра перекрытия или ската крыши. Изменение масштаба при автоматической подстройке регулируется смещением по горизонтали от базовой линии.
Графические свойства бордюрной рейки и карниза
В большинстве случаев желательно, чтобы бордюрные рейки или карнизы, определяемые одним и тем же стилем кромок, отображались на всем чертеже одинаковым образом. С этой целью в каждом стиле кромок перекрытий или скатов крыш необходимо задать следующие графические свойства:
- Слой, цвет и тип линий компонентов кромок перекрытия или ската крыши
- Штриховка, используемая для поверхности кромок перекрытия или ската крыши на видах в плане
- Высота секущей плоскости
Для компонентов кромки перекрытия с графическими свойствами указываются такие параметры, как толщина перекрытия, размеры карниза и бордюрной рейки, смещение по горизонтали и вертикали, линии, секущие плоскости и линии разрезов, коэффициенты 3D тонирования, а также базовая линия, перекрытие и опорная точка. Графические свойства карниза и бордюрной рейки также контролируются стилем перекрытий или скатов крыш, несмотря на то, что геометрия этих компонентов управляется стилями кромок.
Материалы кромок перекрытий/скатов крыш
Кромке перекрытия или ската крыши можно назначить материалы. Затем эти материалы отображаются на видах типа каркасной модели или в визуализированном изображении. Для материалов задаются конкретные параметры, относящиеся к отдельным компонентам кромки перекрытия или ската крыши, таким как карниз и бордюрная рейка.

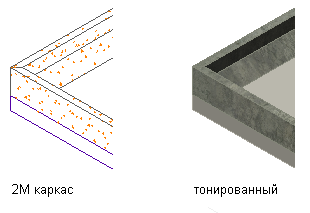

Детали кромки перекрытия в двумерной каркасной модели и на визуализированных чертежах
AutoCAD Architecture 2023 toolset предоставляет ряд стандартных материалов для основных задач проектирования. В этих материалах содержатся настройки для перекрытий и кромок перекрытий, и эти настройки можно использовать в их исходном виде, а можно подстраивать их под требованиям конкретных проектов. Можно также создавать материалы "с нуля".
Управление стилями кромок перекрытий/скатов крыш
Для создания, импорта, экспорта или редактирования стилей служит диспетчер стилей. Диспетчер стилей обеспечивает наличие центральной точки, откуда можно работать со стилями сразу из нескольких чертежей и шаблонов.
