Размещение нескольких экземпляров координационной модели

После добавления координационной модели вы можете разместить несколько ее экземпляров, что позволит создать контекст для проекта.

Вы можете использовать инструмент «Разместить экземпляр» диалогового окна «Координационная модель» для выполнения следующих действий:

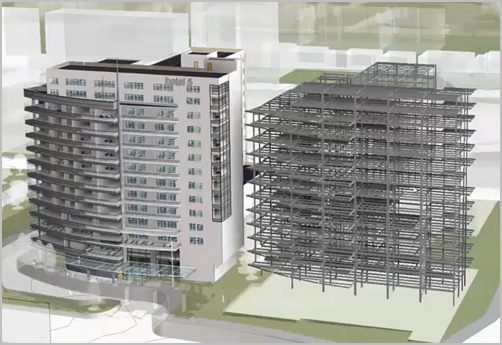

• Размещение копий координационной модели для планирования расположения повторяющихся элементов. Вы можете создавать зеркальные отражения экземпляров, если это необходимо в проекте. При загрузке нескольких координационных моделей можно использовать инструмент «Выбор типа» для изменения типа каждого экземпляра, в ходе которого можно изучить размещение каждого типа координационной модели в контексте всего проекта.
• Размещение экземпляра координационной модели в контексте модели Revit (координационная модель остается загруженной).
• Изучение различных положений координационной модели в компонентах модели Revit. Данное действие можно выполнить после перемещения исходного экземпляра координационной модели от точки съемки или внутреннего начала.

Размещение экземпляра

1. Выберите вкладку «Вставка»панель «Связь» («Координационная модель»).
2. Выберите координационную модель.
3. Для параметра «Размещение» выберите одно из следующих значений:
   1. «Совмещение начал» — для выравнивания начала модели Navisworks с внутренним началом модели Revit.
   2. «Общие координаты» — для выравнивания моделей на основе общих координат.
4. Нажмите кнопку «Разместить экземпляр».
5. Нажмите "ОК".
6. (Необязательная операция.) Выберите связанную модель, переместите ее в нужное положение и закрепите ее так, чтобы она случайно не переместилась в другое место.
