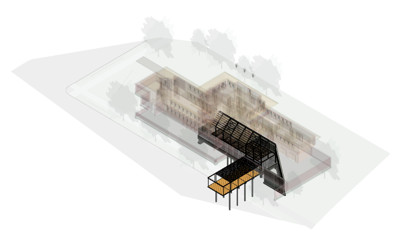

После связывания координационной модели в модели Revit используйте диалоговое окно «Видимость/Графика» для определения ее видимости и прозрачности. Параметр «Прозрачность» позволяет различать координационную модель и модель Revit.
Это диалоговое окно организовано в виде древовидной структуры. Родительские узлы ссылаются на отдельные файлы (уникальные координационные модели). Дочерние узлы ссылаются на экземпляры (копии) координационной модели. Изменение родительского узла влияет на все экземпляры. Изменение дочернего узла влияет только на данный экземпляр.

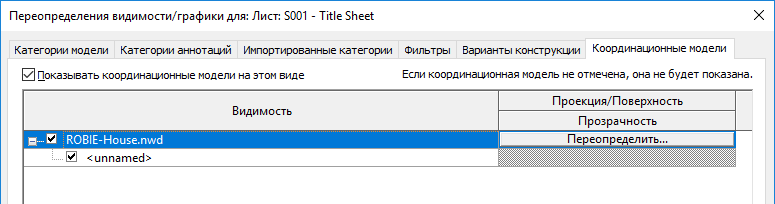

Вкладка «Координационные модели» диалогового окна «Видимость/Графика» содержит следующие настройки:
- Видимость: установите флажок для отображения координационной модели на виде или снимите флажок, чтобы скрыть ее. Вы можете задать видимость для родительских узлов (уникальные координационные модели) или дочерних узлов (отдельные экземпляры).

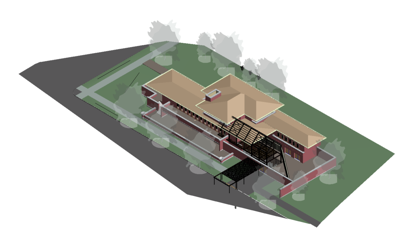

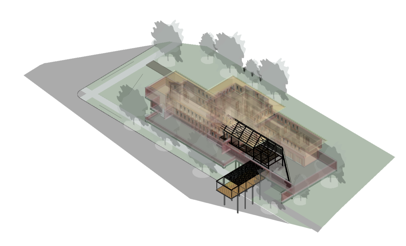

- Переопределение: установите этот флажок, чтобы задать или изменить параметры прозрачности проекции и поверхности. Прозрачность можно изменять только для родительских узлов.
Прим.: Видимость связанных моделей Revit определяется параметрами вида. Используя шаблон вида, можно сохранить параметры видимости конкретного вида, а затем применить их к другим видам. См. раздел Шаблоны видов.
