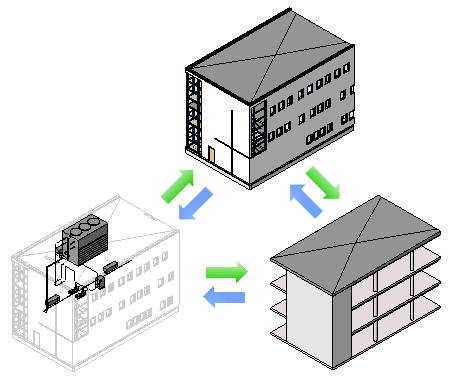

Далее описана типовая процедура координации мероприятий между архитектурной группой и группой инженеров, проектирующих одно и то же здание с использованием связанных моделей.
Использование инструмента «Копирование/Мониторинг» при работе со связанными моделями
- Архитектор создает архитектурную модель следующим образом:
- Создание уровней и сеток в минимальном объеме. Архитектор также может добавить колонны, стены, перекрытия и другие элементы.
- Сохранение файла архитектурного проекта.
- Проектировщик создает пустую модель несущих конструкций или пустую модель MEP (инженерную модель) следующим образом:
- Использование шаблона проекта, в котором определены требуемые виды и настройки.
См. раздел Шаблоны проекта.
- Сохранение файла проекта, не содержащего данных.
- Использование шаблона проекта, в котором определены требуемые виды и настройки.
- Инженер копирует необходимые архитектурные элементы в инженерную модель с помощью следующих действий:
- Формирование связи архитектурной модели с инженерной моделью.
См. раздел Связывание одной модели с другой.
- Прикрепление связанной модели во избежание ее случайного смещения за счет выполнения следующих операций:
- Выберите связанную модель в области рисования.
Совет: Наведите курсор на связанную модель в области рисования. При выделении ее границы щелкните, чтобы выбрать модель.
- Выберите вкладку «Изменить | Связанные файлы»
панель «Изменение»
(«Прикрепить»).
- Выберите связанную модель в области рисования.
- Копирование уровней из архитектурной модели в инженерную модель.
См. раздел Копирование уровней для мониторинга.
- Копирование сеток и других элементов из архитектурной модели в инженерную модель.
См. раздел Копирование элементов для мониторинга.
- (Необязательная операция.) Скрытие уровней (а также сеток и других скопированных элементов) в связанной архитектурной модели или скрытие связанной архитектурной модели.
См. раздел Видимость связанных моделей или Скрытие связанной модели на виде.
- Добавление в инженерную модель необходимых несущих или механических элементов.
Если скопированные элементы перемещают или изменяют в архитектурной модели, инженеры получают сообщение об изменениях, когда они открывают инженерную модель либо выполняют повторную загрузку архитектурной модели. Эти предупреждения также отображаются при выполнении просмотра координаций.
- Формирование связи архитектурной модели с инженерной моделью.
- В архитектурной модели архитектор выполняет мониторинг соответствующих элементов несущих конструкций и механических элементов с помощью следующих действий:
- Формирование связи инженерной модели с архитектурной моделью.
См. раздел Связывание одной модели с другой.
- Прикрепление связанной модели на определенном месте.
- Мониторинг (без копирования) уровней, сеток и других элементов в инженерной модели.
См. раздел Мониторинг элементов в текущем проекте.
- Скрытие связанной модели (необязательно).
- Добавление в архитектурную модель требуемых архитектурных элементов.
При отслеживании или изменении элементов в инженерной модели архитекторы получают сообщение об изменениях, когда открывают архитектурную модель или выполняют повторную загрузку инженерной модели. Эти предупреждения также отображаются при выполнении просмотра координаций.
- Формирование связи инженерной модели с архитектурной моделью.
- Через регулярные интервалы времени архитекторы или инженеры выполняют следующие действия:
- Просмотр координаций для получения сведений об изменениях отслеживаемых элементов, обмена информацией с другими участниками рабочей группы и выбора подходящей операции.
- Проверка пересечений для выявления недопустимых пересечений между элементами текущей модели и элементами связанной модели.
