Рабочий процесс: использование общих координат

Ниже описан стандартный рабочий процесс для определения общих координат моделей и файлов.

Видео: Общие позиции

Ваш рабочий процесс может отличаться в зависимости от задач проекта и стандартов рабочей группы.

Рабочий процесс: использование общих координат

Создайте проект Revit, который будет использоваться в качестве главной модели. Главная модель — это модель, с которой связаны другие файлы и модели.
В главной модели выполните следующие действия (подробнее здесь). Привяжите файл DWG, разместив его так, чтобы центры совпадали. (Необязательно) Переместите геометрию DWG, чтобы разместить ее нужным образом относительно геометрии Revit. Получите координаты файла DWG. Файл DWG содержит проект площадки и определяет координаты сетки с помощью системы координат съемки. В процессе получения координат сетки из файла DWG определяется местоположение точки съемки в главной модели.
В главной модели смоделируйте нужным образом проект.
(Необязательно) Привяжите дополнительные модели Revit к главной модели. Например, вам может потребоваться привязать модели других зданий, которые являются частью одного и того же проекта. Разместите связанные модели в соответствии с необходимостью относительно главной модели. В главной модели передайте координаты в связанные модели. При сохранении главной модели связанные модели будут обновлены с использованием этих координат. Прим.: Базовая точка проекта и точки съемки из ссылки отображаются серым цветом. Эти точки используются для выравнивания положений координат связанной модели.

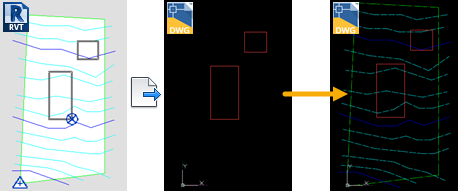

(Необязательно) Чтобы предоставить инженеру-строителю файл DWG модели для использования в качестве справочных данных при начале работы, экспортируйте модель Revit в формат DWG. В диалоговом окне настроек экспорта на вкладке единиц измерения и координат выберите для начала координат параметр «Общий». Такая настройка гарантирует, что когда инженер-строитель откроет файл модели DWG, для точной координации модели Revit с файлом площадки будут использованы общие координаты.

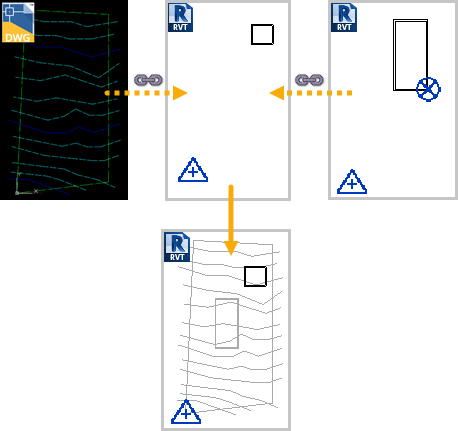

(Необязательно) Чтобы предоставить архитектору связанную модель с контекстом площадки и главную модель при начале работы, можно связать файл DWG и главную модель с моделью архитектора. В диалоговом окне связей для параметра Размещениевыберите «Авто — по общим координатам». Такая настройка гарантирует, что когда архитектор откроет файл модели DWG, для точной координации модели Revit с файлом площадки будут использованы общие координаты. Совет: Используйте параметры видимости/графики для отображения ссылок в полутонах.

Каждый раз при открытии главной модели в ней будет отражены последние изменения файла DWG и связанных моделей. Общие координаты обеспечат правильное расположение моделей относительно друг друга.
