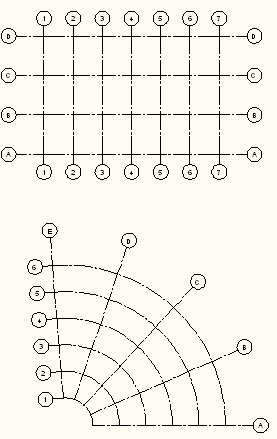

可以使用柱网轴线工具创建具有对称侧的柱网轴线。
以上柱网轴线是通过“工具”选项板中的一种工具插入的。可以在“特性”选项板中编辑它们的特性。
柱网轴线的布置类型
可使用 3 种不同的布置类型来控制格线中各线之间的间距。布置类型分别针对 X 与 Y 平面指定。
- 手动：指定格线上每条线的位置。
- 重复(固定的间距大小)：指定格线上线与线之间的相等间距。线的数目取决于格线的尺寸。当格线尺寸发生变化时，线的数目会相应地增加或减少。线与线之间的距离保持不变。
- 等间距：指定格线上的线数。线间距取决于格线的尺寸。当格线尺寸发生变化时，线间距会相应地加长或缩短。而线的数目保持不变。
注： 默认情况下，会在格线中插入等间距线。
