增加额外的剖面线边界

您可以编辑剖面线图案来增加额外的剖面线边界，以此创建岛或完全分离区域。所有剖面线区域仍是单个剖面线对象的一部分。在一个区域上执行的任何编辑会影响属于该剖面线的所有区域。

向分离区域增加剖面线边界的步骤：

1. 双击要复制的图案的剖面线。系统将显示“剖面线”对话框。

   假定我们的图案如下：



2. 如果需要，请使用“剖面线”对话框更改剖面线的图案。但不要单击对话框中的“确定”。
3. 在按住 Shift 键的同时单击可选择线框对象作为新边界的起点。系统将显示“创建剖面线”工具栏。



4. 使用“创建剖面线”工具栏选择边界。

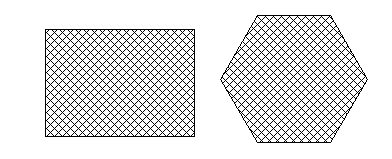

   新的复合曲线即增加为原始剖面线的附加边界，并且具有相同的图案和间隔：



5. 单击“剖面线”对话框中的“确定”以保存更改。

注： 如果选择复合曲线，则“创建剖面线”工具栏不会显示，并且该复合曲线将被选为边界。

添加剖面线边界以创建岛的步骤：

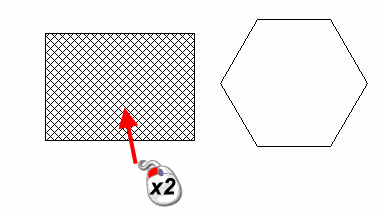

1. 按下图所示双击图案的剖面线，以显示“剖面线”对话框：



2. 如果需要，请使用“剖面线”对话框更改剖面线的图案。但不要单击“确定”。
3. 在按住 Shift 键的同时单击可选择将构成新岛边界的线框对象。系统将显示“创建剖面线”工具栏。



   注： 如果选择复合曲线，则“创建剖面线”工具栏不会显示，并且该复合曲线将被选为边界。
4. 使用“创建剖面线”工具栏选择边界：



   在本例中，剖面线将从复合曲线包围的区域中删除，从而创建一个岛：



5. 单击“剖面线”对话框中的“确定”以保存更改。

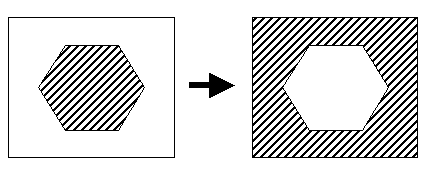

您还可以将剖面线从岛延长到外部边界，并删除已有剖面线：

注： 已有剖面线内部或封闭已有剖面线的边界必须是复合曲线。
