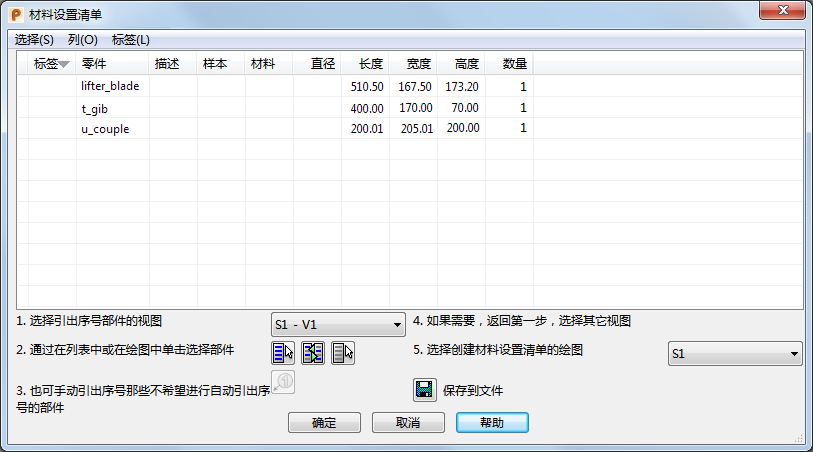

“材料设置清单”对话框

使用此对话框可以指定要显示在材料设置清单中的数据：

1. 使用该对话框上的菜单选项指定显示的数据。

   图标指示此选项已被选定，并且数据将显示在材料清单中。

   • 选择菜单 - 控制表中数据的显示。
   • 列菜单 - 使您可以指定显示的数据列。选择一个选项可显示它，或取消选择以将其隐藏。
   • “标签”菜单 - 显示用于控制标签和引出序号的所有选项。其工作方式与规划中的标签和引出序号相同。
2. 根据需要修改列的布局：
   1. 在列标题中单击鼠标右键。
   2. 从列标题上下文菜单中选择所需的选项，可供选择的选项包括：

      左移 - 将选定列向左移动。

      右移 - 将选定列向右侧移动。

      增加小数位数 - 增加列数据的小数位数。仅当列中包含数字数据时，该选项才处于激活状态。

      减少小数位数 - 减少列数据的小数位数。仅当列中包含数字数据时，该选项才处于激活状态。

提示： 您还可以通过单击并拖动来重新定位列。
3. 修改项目在“材料设置清单”对话框中的显示方式。如果项目具有层次结构（例如子装配），它们将默认以汇总模式显示。
4. 如果需要，可以对绘图中选择要显示在材料清单中的部件应用引出序号和标签。
5. 在绘图中创建材料清单，或将其保存到文件。使用 可在将数据另存为嵌入的 Microsoft Excel 电子表格与在绘图中将材料清单创建为 OLE 文件之间切换。
6. 单击“确定”创建材料清单并关闭对话框。
