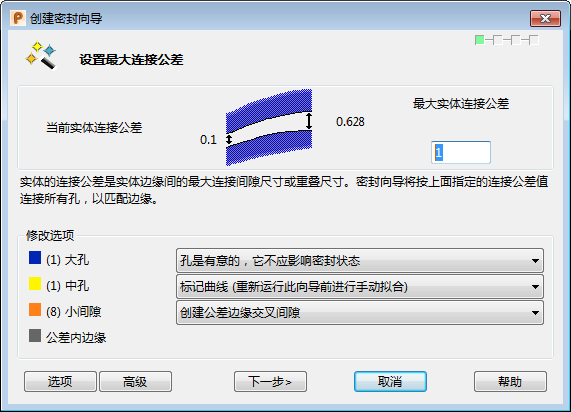

此页面设置密封操作的最大公差。
当前实体连接公差 - 这是实体已连接的最新公差。
最大实体连接公差 - 默认最大公差是最大小间隙的尺寸。
修改选项
本部分指明模型中大孔、中孔和小间隙的数量。用户可以接受默认操作，也可以从相应的下拉列表中选择一个选项：
- 大孔 - 大孔将在模型上以蓝色高亮显示。大孔是任何大于 100 倍初始实体公差的孔。
“大孔”下拉列表中可用的选项包括：
- 中孔 - 中孔将在模型上以黄色高亮显示。中孔是任何大于 10 倍初始实体公差，但小于 100 倍初始实体公差的孔。
“中孔”下拉列表中可用的选项包括：
- 小间隙 - 小间隙将在模型上以橙色高亮显示。小间隙是所有大于初始实体公差，但小于 10 倍初始实体公差的间隙。
“小间隙”下拉列表中可用的选项包括：
- 公差内边缘 - 此选项显示公差内边缘的默认标记颜色。
选项 - 单击此按钮可打开“设置孔分类限界”对话框。
高级 - 单击此按钮可转到“修改实体中的中孔”页面，从中可以在填充孔选项中设置特定值。
下一步 - 如果选择该选项，且实体无间隙，将显示“愈合实体中已有的曲面连接”页面。在所有其它情况下，“预览实体状态”页面将显示实体摘要。
