AutoCAD Plant 3D 2024 工具集新特性

了解此版本的 AutoCAD Plant 3D 2024 工具集中的新增功能。有关技术详细信息，请参见 发行说明。

更新

2024.1 亮点功能

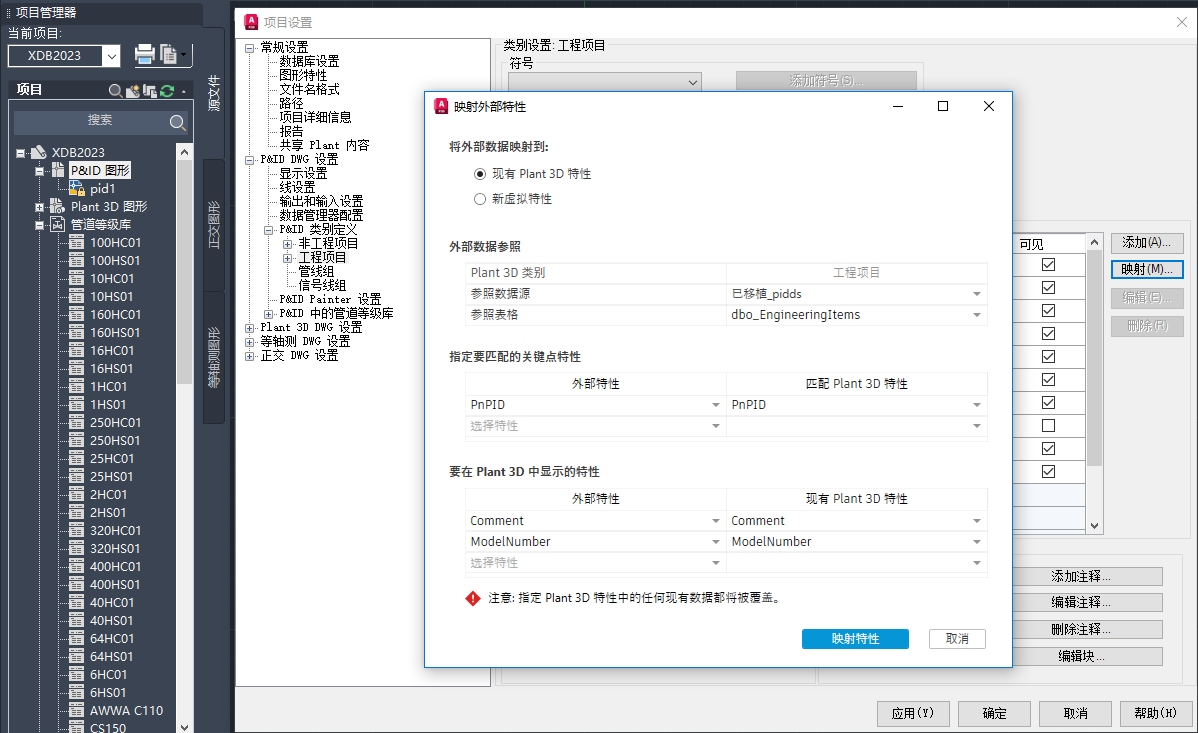

映射外部特性

使用“项目设置”将外部特性映射到现有 Plant 3D 特性或添加新的虚拟特性。

其他增强功能

• 项目设置：提供一个新选项，用于在未指定值时隐藏尾随注释值和分隔符。
• 协作工作流：提高了处理大型项目和管理多个文件和文件夹时的性能和稳定性。

2024 版本

亮点

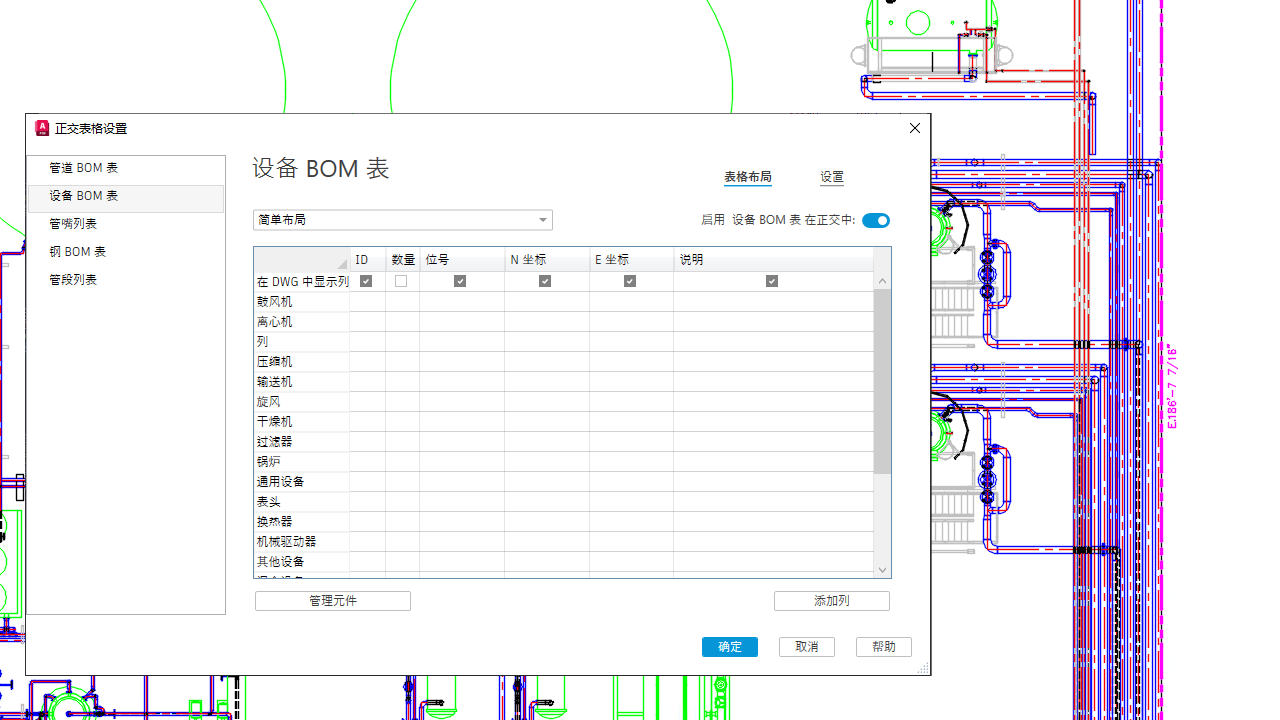

正交 BOM 表

“正交表设置”对话框已经过重新设计，具有适用于正交图形的简化选项和更多表功能。

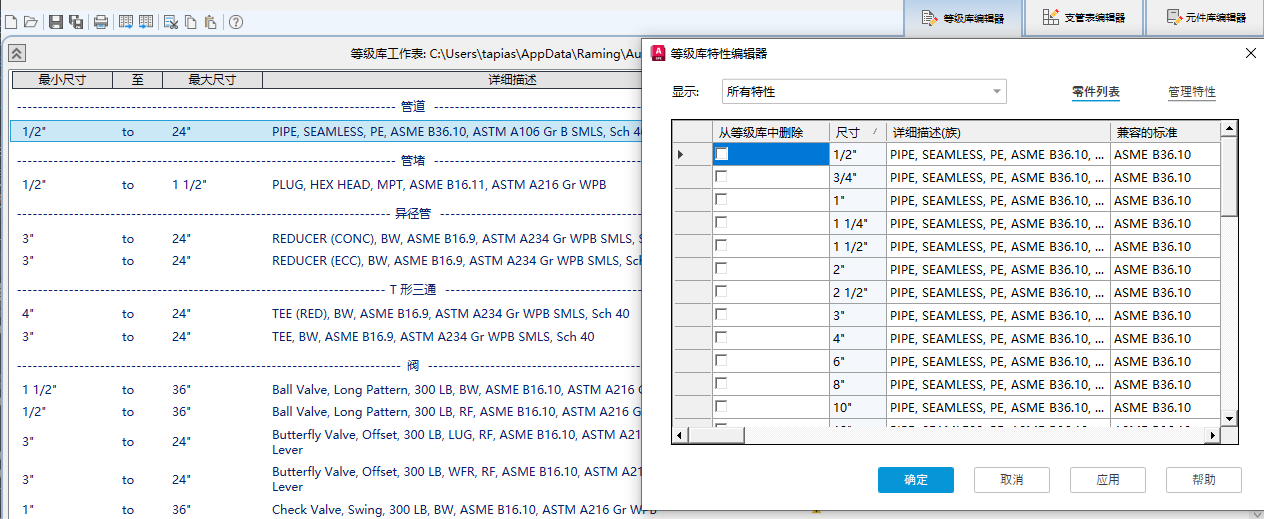

等级库和元件库编辑器增强功能

增强了等级库和元件库编辑器中零件和特性的编辑功能。

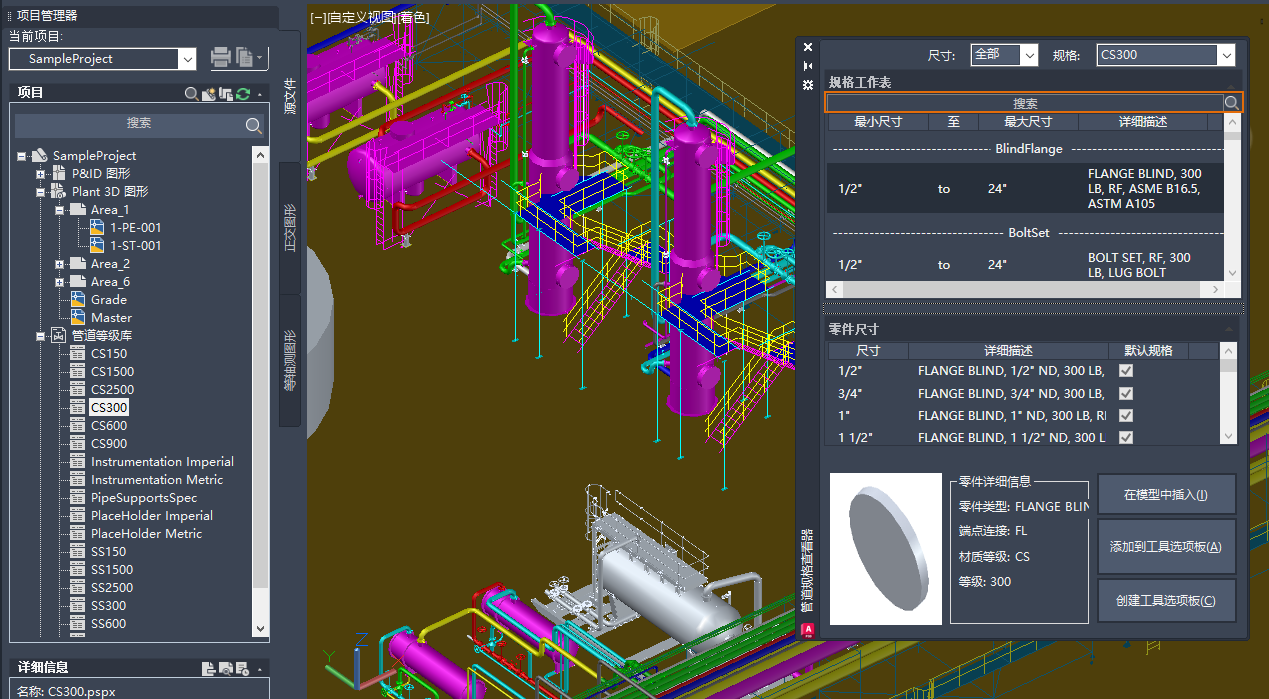

管道等级库查看器增强功能

查看选定等级库中特定尺寸的所有可用零件。使用搜索框在管道等级库查看器中查找特定零部件。

正交单线管道增强功能

对正交单线管道进行了更多改进，包括新界面，以便更好地控制单线表示中管道的显示。

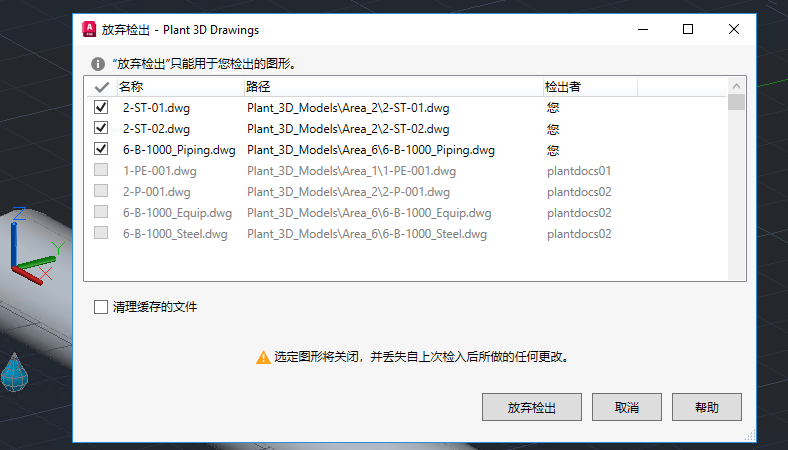

撤消协作项目中的检出

撤消从整个项目或协作项目中的特定文件夹检出多个图形。

其他增强功能

• 提高了使用数据管理器、等级库编辑器、元件库编辑器和元件库生成器在 Excel 中导入或导出时的性能。不再需要安装 Microsoft Excel。
• 提高了使用 LDT 文件创建 ISO 时的性能。
• 现在，可以在 QSELECT 命令中过滤 P&ID 特性。
• “圆化”、“分割”和“修剪”功能现在包含在计算的特性中。
• 可以在“项目比较”中同时接受所有单独的设置。
• Autodesk Docs Viewer 现在可在协作项目中显示 P&ID Painter 样式。
