控制地形實體上的等高線顯示

在地形實體族群類型上指定等高線顯示的設定。

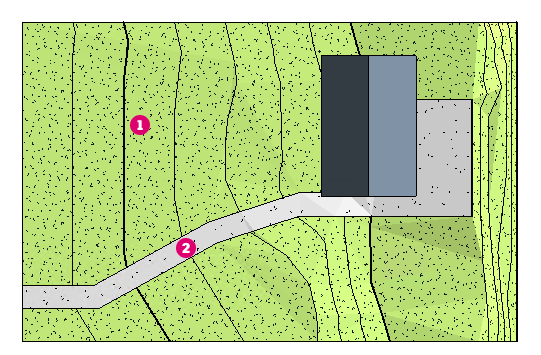

地形實體元素上的等高線顯示由類型性質控制。這可讓您使用不同的地形實體元素來表示設計的不同敷地特徵。例如：一個地形實體類型表示一般的敷地狀況，並顯示等高線資訊 。另一個地形實體類型表示露台和人行道，不顯示等高線資訊 。

定義地形實體類型的等高線顯示設定

1. 在繪圖區域中，選取地形實體，然後在「性質」選項板上按一下 「編輯類型」。
2. 在「類型性質」對話方塊中，按一下「等高線顯示」參數旁邊的「編輯」。
3. 在「等高線顯示」對話方塊中，定義地形實體類型的等高線。對每組等高線按一下「插入」。
   1. 指定等高線的「開始」、「停止」和「間隔」。
   2. 設定「範圍類型」。對一組以規則間隔顯示的等高線使用「多重值」。使用「單一值」在特定高程處建立一條等高線。
   3. 對於「子品類」，指定等高線的線型。
   4. 清除列的選取方塊，以關閉等高線範圍的可見性。
   註: 下表描述「等高線顯示」對話方塊中用於等高線定義的設定：

   名稱	描述
   開始	設定等高線開始的高程。
   停止	設定等高線不再顯示的高程。
   間隔	設定等高線的間隔。
   範圍類型	選取「單一值」可插入一條等高線。選取「多重值」可插入遞增的等高線。
   子品類	設定要顯示的等高線類型。請從清單中選取值。若要建立自訂線型式，請開啟「物件型式」對話方塊。在「模型物件」頁籤上，變更「地形」下的設定。

4. 按兩下「確定」，將變更套用到地形實體。
