Hrany různých typů lze zobrazit na základě odlišných barev a typů čar. Můžete také přidat zvláštní efekty, například roztřesení a prodloužení čar.
Aktuální vizuální styl u modelu 3D tělesa nebo povrchu nastavuje viditelnost a vzhled izočar, složených hran, hran obrysů, překrytých hran a hran průsečíků. Složené hrany (hrany mezi rovinnými plochami reprezentujícími povrch) jsou zobrazeny pouze tehdy, pokud je úhel mezi hranami menší než hodnota úhlu přehybu, kterou jste zadali.

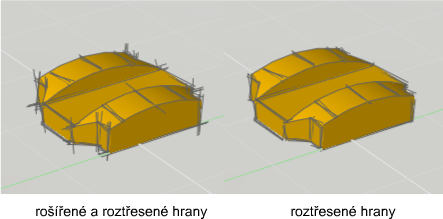

Ovládací prvky pro hrany, například prodloužení čar a roztřesení, vytváří dojem, že se jedná o model ve fázi konceptu. Roztřesené čáry vypadají jako načrtnuté tužkou. Protažení čar vytváří jiný typ efektu ruční kresby.
Hrany ve vizuálním stylu 2D drátový model

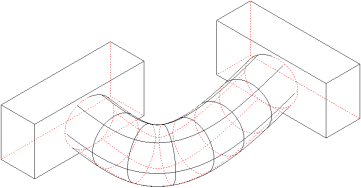

Vizuální styl 2D drátový model je optimalizován pro 2D výkresy, ale je možné jej použít i u 3D pohledů. Zobrazení modelů 3D těles a povrchů s tímto vizuálním stylem řídí několik systémových proměnných. Například systémová proměnná DISPSILH řídí zobrazení hran obrysu jako třeba zdánlivé hrany u válce. Překryté čáry jsou skryté čáry, které je možné zobrazit charakteristickým typem čáry a barvou. Překrytým čarám lze přiřadit charakteristický typ čáry pomocí systémové proměnné OBSCUREDLTYPE a překrytou barvu pomocí systémové proměnné OBSCUREDCOLOR.
