Vizuální styl určuje zobrazení hran, osvětlení a stínování v každém výřezu.
V levém horním rohu každého výřezu je možné vybrat předdefinovaný vizuální styl. Správce vizuálních stylů navíc zobrazí všechny styly dostupné ve výkresu. Kdykoli můžete vybrat jiný vizuální styl nebo změnit jeho nastavení.

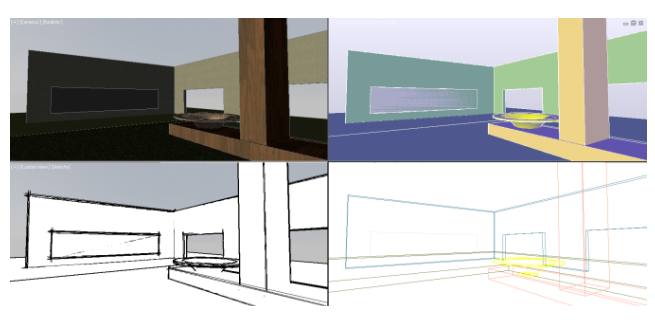

Na následujících obrázcích jsou vidět použité vizuální styly Realistický, Koncepční, Náčrt a 3D drátový model.
Ve výchozím nastavení jsou k dispozici následující předem definované vizuální styly:
- 2D drátový model. Zobrazí objekty pomocí čar a křivek. Tento vizuální styl je optimalizován pro prostředí 2D výkresů s vysokou věrností.
- Koncepční. Zobrazí 3D objekty pomocí plynulého stínování a Goochova stylu plochy. Goochův styl plochy je typický spíše přechody mezi teplými a studenými barvami než přechody mezi tmavými a světlými barvami. Tento efekt je méně realistický, ale může lépe znázornit detaily modelu.
- Skrytý. Zobrazí 3D objekty pomocí drátového modelu a skryje čáry představující zadní plochy.
- Realistický. Zobrazí 3D objekty pomocí plynulého stínování a materiálů.
- Stínovaný. Zobrazí 3D objekty pomocí plynulého stínování.
- Stínovaný s hranami. Zobrazí 3D objekty pomocí plynulého stínování a viditelných hran.
- Odstíny šedé. Zobrazí 3D objekty pomocí plynulého stínování a monochromatických odstínů šedé.
- Náčrt. Zobrazí 2D a 3D objekty s efektem náčrtu pomocí ovládacích prvků hran Prodloužení čar a Roztřesení.
- Drátový model. Zobrazí 3D objekty pouze pomocí čar a křivek. Nastavení pořadí kreslení a výplně z objektů 2D těles nejsou zobrazeny. Vizuální styl Drátový model nevyústí v regeneraci pohledu při změně směru pohledu, jako je tomu u vizuálního stylu 2D drátový model. U velkých 3D modelů dojde k velké časové úspoře.
- Rentgen. Zobrazí 3D objekty s částečnou průhledností.
Ve stínovaných vizuálních stylech jsou plochy osvětleny dvěma vzdálenými světelnými zdroji, které při pohybu kolem modelu následují výřez. Smyslem výchozího osvětlení je nasvítit všechny plochy modelu tak, aby byly pohledem rozlišitelné. Výchozí osvětlení je k dispozici pouze v případě, že jsou vypnuta všechna ostatní světla včetně slunce.
Zvýšený výkon 3D zobrazení
Drátový model, realistické a stínované vizuální styly nabízejí zvýšený výkon ve 3D pro posun pohledu, zoomování a orbit. Vylepšený výkon je také k dispozici pro vlastní vizuální styly v závislosti na nastavení systémové proměnné VSFACESTYLE spolu s několika dalšími souvisejícími systémovými proměnnými. Tyto kombinace nastavení jsou uvedeny v nápovědě u příkazu VIZUALSTYLY.
Tvorba nebo úprava vizuálních stylů
Nový vizuální styl lze také definovat změnou vlastností stylu ve Správci vizuálních stylů. Doporučuje se vytvořit nový vizuální styl místo úpravy těch předdefinovaných. Tím zajistíte, že předdefinované styly budou vždy přístupné.
Při použití vizuálního stylu nebo změně jeho nastavení bude přiřazený výřez automaticky aktualizován tak, aby tyto změny odrážel. Veškeré změny vizuálního stylu se ukládají do výkresu.
