Pozadí a stíny

Vizuální styl také řídí zobrazení pozadí a stínů ve výřezu.

Pozadí

Jako pozadí ve výřezu v jakémkoli 3D vizuálním stylu, dokonce i v takovém, který nestínuje objekty, můžete použít jednu barvu, výplň gradientu, obrázek, slunce či oblohu nebo mapu IBL (osvětlení založené na obrázku). Když je pozadí v aktuálním vizuálním stylu zapnuto, zobrazí se pozadí.

Chcete-li použít pozadí,

• Nejprve vytvořte pojmenovaný pohled s pozadím a nastavte pojmenovaný pohled ve výřezu jako aktuální.
• Zobrazte dialog Pozadí (příkaz POZADÍ) a nastavte pozadí.
• Zobrazte paletu Rendrovací prostředí a expozice (příkaz RENDERPROSTŘEDÍ) a použijte možnost IBL nebo vlastní pozadí.

Stíny

Stínované objekty ve výřezu mohou zobrazit stíny.

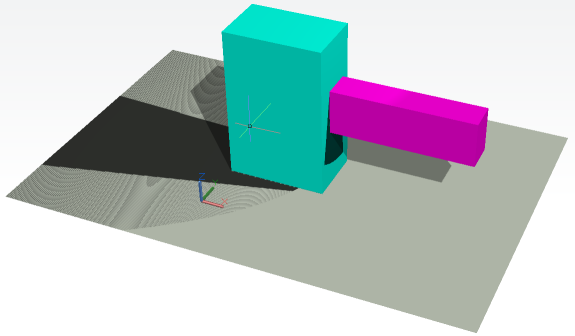

• Pozemní stíny jsou stíny, které objekty vrhají na zem.

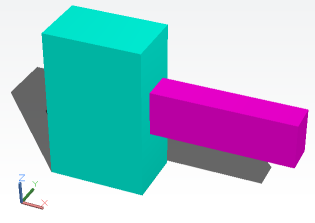

• Stíny mapovaného objektu nebo plné stíny jsou stíny vržené objekty na jiné objekty.

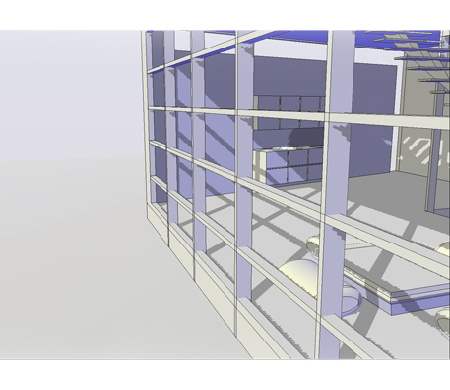

K zobrazení stínů mapovaných objektů musí osvětlení ve výřezu pocházet buď z uživatelem vytvořených světel, nebo ze slunce. V místě překrytí se stíny jeví jako tmavší.

Poznámka: Chcete-li zobrazit stíny mapovaných objektů nebo plné stíny, je vyžadována hardwarová akcelerace.

Zobrazování stínů při zobrazení 3D modelu může snížit výkon. Během práce je možné stíny v aktuálním vizuálním stylu vypnout a v případě potřeby opět zapnout.

Poznámka: Počínaje produkty založenými na aplikaci AutoCAD 2016 při rendrování všechna světla generují stíny a všechny objekty vrhají a přijímají stíny.
