Zobrazení seznamu / Podokno se stromovým zobrazením (paleta externích referencí)

Vypíše seznam referencí v aktuálním výkresu.

EXTERNÍREFERENCE (příkaz) Hledat

Reference souborů zde mohou být zobrazeny v seznamu nebo ve stromové struktuře.

Seznam možností

Zobrazí se následující možnosti.

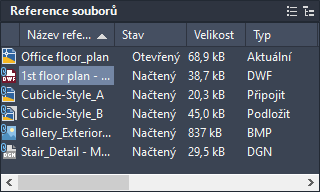

Zobrazit seznam

Informace uvedené v seznamu zahrnují název reference, stav, velikost souboru, typ souboru, datum vytvoření a uloženou cestu.

Název reference

Sloupec Název reference zobrazuje jako první záznam vždy aktuální výkres, po kterém následují dodatečně připojené soubory, které jsou uvedeny v pořadí, v jakém byly připojeny.

Stav

Stav souboru s referencí:

  • Načtený – Soubor s referencí je momentálně připojen k výkresu.
  • Uvolněný – Odkazovaný soubor je odpojený od výkresu. Po uvolnění se odkazovaný soubor přestane zobrazovat, ale lze jej znovu zobrazit pomocí možnosti Znovu načíst.
  • Nenalezený – Odkazovaný soubor již neexistuje v platných prohledávaných cestách.
  • Nevyhodnocený – Soubor s referencí nelze číst.
  • Osamocený – Odkazovaný soubor je připojen k jinému souboru, který má stav Nevyhodnocený, Uvolněný nebo Nenalezený.
  • Neodkazovaný – Odkazovaný soubor se místo odpojení odebere, a to pomocí nástroje odstranění nebo vymazání.
  • Vyžaduje nové načtení – Odkazovaný soubor byl aktualizován nebo znovu uložen v době, kdy je hostitelský výkres otevřen. Tento stav se zobrazuje společně s bublinovým oznámením na stavovém řádku, které informuje, že soubor externí reference byl změněn.
Velikost

Velikost připojeného referenčního souboru.

Typ

Typ připojeného referenčního souboru. Výkresové soubory (externí reference) se zobrazují jako přílohy nebo jako překrytí, přičemž u rastrových obrázků se zobrazuje jejich souborový formát, a podložení DWF, DWFx a DGN jsou vypsána s příslušnými typy souborů.

Datum

Datum, kdy byl soubor s referencí vytvořen nebo naposledy uložen.

Uložená cesta

Zobrazuje cestu, která je uložena s výkresem při připojení souboru s referencí.

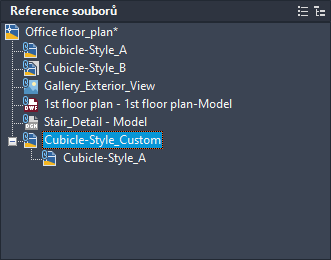

Strom

Horní úroveň stromového zobrazení zobrazuje vždy aktuální výkres. Soubory s referencemi se zobrazují na nižší úrovni. Soubory s referencemi, které obsahují vlastní vnořené referenční soubory, lze otevírat tak, aby se zobrazily nižší úrovně. Při provádění výběrů ve stromovém zobrazení nelze současně vybírat více než jeden referenční soubor.
