Informace o připojení a odpojení odkazovaných výkresů (xref)

Libovolný výkresový soubor lze k aktuálnímu výkresu připojit jako externí referenci neboli xref.

Připojené externí reference jsou propojení na modelový prostor zadaného výkresového souboru. Změny provedené v odkazovaném výkresu se automaticky projeví v aktuálním výkresu, když je otevřen nebo pokud je externí reference znovu načtena. Velikost aktuálního výkresu není kvůli připojeným externím referencím výrazně zvýšena.

S pomocí odkazovaných výkresů můžete

• Koordinovat svoji práci s prací ostatních odkazováním ostatních výkresů ve vašem výkresu, abyste měli přehled o změnách provedených ostatními. Můžete také sestavit hlavní výkres z jednotlivých výkresů, které se během vývoje projektu mění.
• Zajistit, že se zobrazí vždy nejaktuálnější verze odkazovaného výkresu. Když otevřete výkres, každá externí reference se znovu automaticky načte, aby se zobrazila v aktuálním stavu odkazovaného výkresu.
• Názvy hladin, kótovací styly, textové styly a další pojmenované prvky mějte neustále oddělené od prvků v odkazovaném výkresu.
• Až bude projekt hotov a připraven k archivaci, spojte (svažte) připojené externí reference trvale s výkresem.

Poznámka: Externí reference může být výkresový soubor, obrázek, soubor PDF nebo jeden z několika dalších typů souborů. Xref je externí reference, která je souborem DWG.

Nástroje pro připojení externích referencí

Externí referenci můžete připojit několika způsoby:

• Klikněte na kartu Zobrazitpanel PaletyPaleta Externí reference.
• Klikněte na nabídku NástrojePaletySprávce referencí.
• Na příkazovém řádku zadejte příkaz EXTERNÍREFERENCE.
• Na příkazovém řádku zadejte příkaz XPŘIPOJ.

Při použití palety Externí reference se doporučuje zapnout funkci Automaticky skrýt nebo ukotvit paletu. Paleta se pak automaticky skryje, když určíte bod vložení externí reference.

Externí reference lze k výkresům připojit také pomocí funkce DesignCenter ^™ . Pomocí funkce DesignCenter lze jednoduše připojovat a prohlížet reference i jejich popisy a rychle je umísťovat pomocí přetažení. Externí referenci lze připojit přetažením z okna DesignCenter nebo výběrem položky Připojit jako xref v místní nabídce.

Poznámka: Výkresový soubor lze současně připojit jako externí referenci k více výkresům. A naopak, jeden výkres může mít připojeno jako externí reference více výkresů. Pokud externí reference obsahuje proměnné atributy bloku, jsou ignorovány.

Správa cest externích referencí

Uložená cesta sloužící pro nalezení externí reference může být relativní (částečně zadaná), úplná nebo není zadána žádná cesta. Výchozí typ cesty je Relativní cesta. Pomocí systémové proměnné REFPATHTYPE můžete změni výchozí typ cesty. Pokud nebyl ještě hostitelský výkres uložen, ve sloupci Uložená cesta bude zobrazena úplná cesta s předponou v podobně hvězdičky, která označuje, že změna proběhne, až bude hostitelský výkres uložen. Před uložením souboru je na panel Detaily z palety Externí reference přidána nová vlastnost pouze ke čtení s názvem Nevyřešená relativní cesta. Při uložení souboru je vlastnost Nevyřešená relativní cesta odstraněna.

Příjem upozornění na připojené externí reference

Pokud jsou k výkresu připojeny externí reference, ikona externí reference je zobrazena ve stavovém řádku.

Jestliže není nalezena jedna nebo více externích referencí, je do ikony externí reference přidán vykřičník. Po kliknutí na ikonu externí reference se zobrazí paleta Externí reference.

Odpojení odkazovaných výkresů

Chcete-li z výkresu úplně odstranit externí reference, je nutné je odpojit místo vymazání. Pomocí odpojení se odstraní externí reference a veškeré připojené informace, například definice hladin.

Pokud máte vnořené externí reference v hostitelském výkresu, je nutné otevřít tuto externí referenci a odpojit ji tam místo pokusů o odpojení od hostitelského výkresu. Pomocí řízení stromového zobrazení v pravé horní části palety Externí reference je možné zobrazit, jak se externí reference do sebe vnoří.

Zvýraznění externích referencí ve výkresu

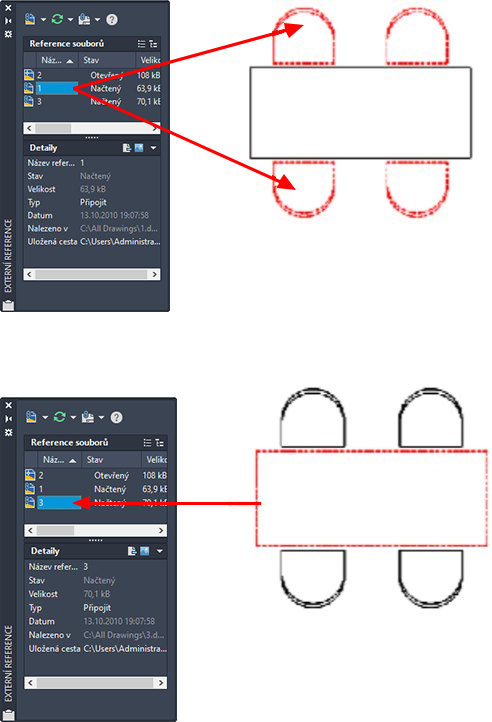

Chcete-li ve složitém výkresu vyhledat externí referenci, výběrem položky na paletě Externí reference označte všechny viditelné instance ve výkresu. Naopak výběrem externí reference ve výkresu lze označit její název na paletě Externí reference.

Poznámka: Systémová proměnná ERHIGHLIGHT určuje, zda budou odkazované objekty zvýrazněny. Zvýrazňování můžete vypnout s cílem zvýšit výkon.

Chcete-li ve složitém výkresu vyhledat externí referenci, výběrem položky na paletě Správce referencí zvýrazněte všechny viditelné instance ve výkresu. A naopak výběrem externí reference ve výkresu zvýrazníte její název na paletě Správce referencí.

Řízení vlastností odkazovaných hladin

Je možné nastavit viditelnost, barvu, typ čáry a další vlastnosti hladin externí reference a v aktuálním výkresu určit tyto změny jako dočasné nebo trvalé. Pokud je systémová proměnná VISRETAIN nastavena na hodnotu 0, použijí se tyto změny pouze v aktuální relaci. Zrušeny jsou, jakmile ukončíte relaci, nebo znovu načtete či odpojíte externí referenci.

Můžete také určit úroveň útlumu externí reference. Systémová proměnná XDWGFADECTL definuje procentuální hodnotu úrovně útlumu všech externích referencí ve výkresu.

Přepisy aktuální hladina

Ve výchozím nastavení jsou všechny nové objekty vytvářeny ve vrstvě aktuální . U nových objektů xref můžete určit výchozí vrstvu, která se liší od aktuální vrstvy, a to zadáním vrstvy se systémovou proměnnou XREFLAYER. Zmrazením této vrstvy se vypne viditelnost všech objektů v xref bez ohledu na jejich nastavení vrstvy xref.

Hranice oříznutí externí reference

Výkresy mohou obsahovat oříznuté externí reference. V případě, že chcete vidět hranici oříznutí, můžete zapnout systémovou proměnnou XCLIPFRAME.
