Úvod
Změny návrhu aplikace Civil 3D lze provádět pomocí okna Project Explorer třemi základními způsoby.
- Když dvakrát kliknete na libovolný zvýrazněný parametr, můžete přímo upravit jeho hodnotu.
- Když kliknete pravým tlačítkem na výběr objektů nebo bodů, získáte přístup k mírně omezenějšímu rozsahu parametrů, které lze upravit u vícenásobných výběrů.
- Dále můžete použít vyhrazený nástroj, například nástroj Upravit potrubní trasu nebo Zaměnit více součástí.

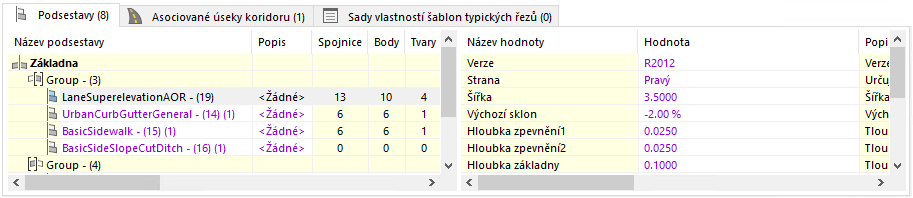

Úprava jednotlivých hodnot
Každou hodnotu, která je v okně Project Explorer zobrazena se zvýrazněnou barvou textu a bílým pozadím, lze upravit. Stačí dvakrát kliknout na libovolnou hodnotu a použít přímou úpravu. Změny se projeví v okně Project Explorer a ve výřezu aplikace AutoCAD.

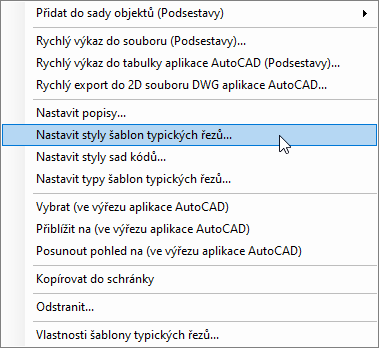

Úprava více hodnot najednou
Vybrané parametry lze v rámci jedné operace v okně Project Explorer upravit pro více objektů najednou. Chcete-li použít úpravy u více objektů najednou, vyberte v okně Project Explorer několik objektů a v příslušné místní nabídce zobrazené po kliknutí pravým tlačítkem myši vyberte funkci úpravy.
Vyhrazené nástroje
Okno Project Explorer obsahuje řadu vyhrazených nástrojů k úpravě návrhu aplikace Civil 3D ve specifických scénářích.

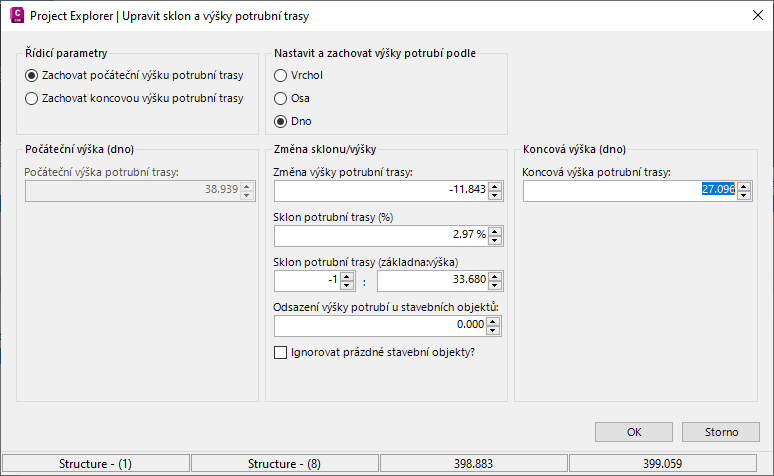

Nástroj Upravit potrubní trasu
K nástroji Upravit potrubní trasu se dostanete pomocí tlačítka na panelu nástrojů Zobrazení potrubní sítě (potrubní trasy). Tento nástroj umožňuje přiřadit nový konstantní sklon potrubí k jakémukoli aktuálně zobrazenému potrubí v zobrazení potrubní trasy. Všechny provedené změny se projeví ve výřezu aplikace AutoCAD a v okně Project Explorer.
Můžete použít novou hodnotu sklonu potrubí při zachování výšky začátku nebo konce vybrané potrubní trasy. Pokud v aktuální trase dojde k nějakým změnám průměru potrubí, můžete nastavit, zda se mají při křížení jednotlivých stavebních objektů zachovat zachovány výšky dna potrubí, vrcholu potrubí nebo osy potrubí. Sklon potrubí lze vyjádřit v procentech nebo hodnotou základna:výška. V případě potřeby lze při křížení jednotlivých stavebních objektů v potrubní trase použít odsazení výšky.

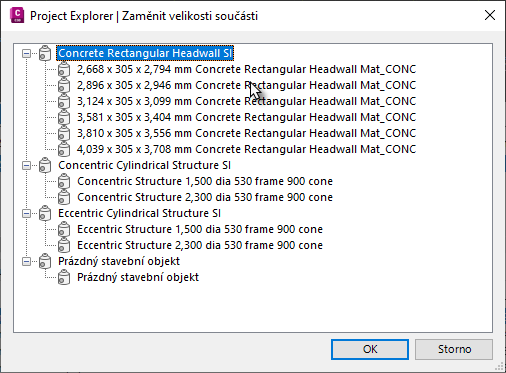

Nástroj k zaměnění více součástí
Chcete-li upravit velikost součásti u více stavebních objektů nebo potrubí najednou, vyberte v okně Project Explorer kartu Potrubní sítě a ujistěte se, že je aktivní karta podobjektů typu stavební objekty nebo potrubí. Vyberte stavební objekty nebo potrubí, ke kterým chcete přiřadit novou velikost součásti, a poté v místní nabídce zobrazené po kliknutí pravým tlačítkem myši vyberte možnost Zaměnit součásti. Všechny změny se okamžitě projeví ve výřezu aplikace AutoCAD a v okně Project Explorer.
