Úvod
Existují dvě hlavní metody generování 2D výkresů aplikace AutoCAD z aplikace Project Explorer. Nejrychlejší a nejjednodušší metodou je použití možnosti Rychlý export do 2D souboru DWG aplikace AutoCAD. Alternativně (pokud potřebujete větší kontrolu nad obsahem nebo rozsahem exportovaného výkresu nebo pokud bude pravděpodobně nutné opakovaně provádět aktualizace) lze k řízení generování výkresu použít sadu objektů.
Pozadí
Účelem funkce exportu 2D výkresu v aplikaci Project Explorer je umožnit uživatelům generovat soubory DWG obsahující zjednodušené 2D verze jejich obsahu aplikace Civil 3D. Exportovaná geometrie by měla být v plánu identická, ale bude sestavena pouze z 2D entit. Geometrie dílčích povrchů a složité vztahy, které existují ve zdrojovém výkresu aplikace Civil 3D, by měly být z exportovaného výkresu vyloučeny.
Výsledkem je soubor DWG, který lze otevřít v libovolné aplikaci podporující souborový formát DWG aplikace AutoCAD. Exportovaný soubor by měl mít nejmenší možnou velikost. Exportované soubory DWG z aplikace Project Explorer tvoří ideální základ k vytváření 2D výkresů, zejména pokud použijete sady objektů, které zajišťují efektivní synchronizaci exportovaných souborů se zdrojovým výkresem aplikace Civil 3D.
Rozdělení modelu aplikace Civil 3D do samostatných souborů DWG
Proces exportu záměrně podporuje pouze export entit aplikace Civil 3D (a bloků aplikace AutoCAD) a je výrazně postaven na selektivním přístupu. Pomocí sad objektů je možné automatizovat distribuci různých částí návrhu aplikace Civil 3D do samostatných výkresů, které lze následně ve fázi vytváření výkresu společně přenést zpět jako řadu externích referencí.
Velikost exportovaných výkresů je obvykle zlomkem velikosti původního zdrojového souboru. Do exportovaného výkresu se zapisují pouze požadované hladiny, typy čar a písma, která jsou potřebná v rámci podpory jednotlivých objektů vybraných pro výstup.
Co očekávat
Veškerý obsah aplikace Civil 3D, který je podporován aplikací Project Explorer, lze exportovat do souborů DWG aplikace AutoCAD. V tomto přehledu je popsáno, co můžete v exportovaném výkresu očekávat od některých specifických typů objektů aplikace Civil 3D:
- Trasy – výběr trasy pro export způsobí, že bude trasa ve vygenerovaném výkresu reprodukována v podobě samostatných 2D úseček, oblouků a křivek (reprezentujících přechodnice) pro každou entitu trasy. Všechny přiřazené popisky trasy jsou exportovány jako víceřádkový text a bloky aplikace AutoCAD.
- Profily – výběr profilu pro export způsobí, že se do souboru DWG exportují všechna asociovaná zobrazení profilu. Zobrazení profilu bude reprodukováno pomocí standardních entit aplikace AutoCAD, například křivek, víceřádkového textu a bloků aplikace AutoCAD.
- Koridory – při exportu koridorů lze použít filtr a zahrnout do exportovaného souboru DWG pouze konkrétní základny a návrhové linie.
- Povrchy – způsob, jakým jsou povrchy reprodukovány ve vygenerovaném výkresu, závisí na použitém stylu povrchu u jednotlivých povrchů.
- Skupiny stop příčných řezů – výběr skupiny stop příčných řezů pro export způsobí export všech asociovaných zobrazení příčných řezů ve zdrojovém výkresu spolu s informacemi o umístění zobrazení v situaci všech stop příčných řezů, které jsou aktuálně nakresleny ve zdrojovém výkresu.
Rychlý export do 2D souboru DWG aplikace AutoCAD

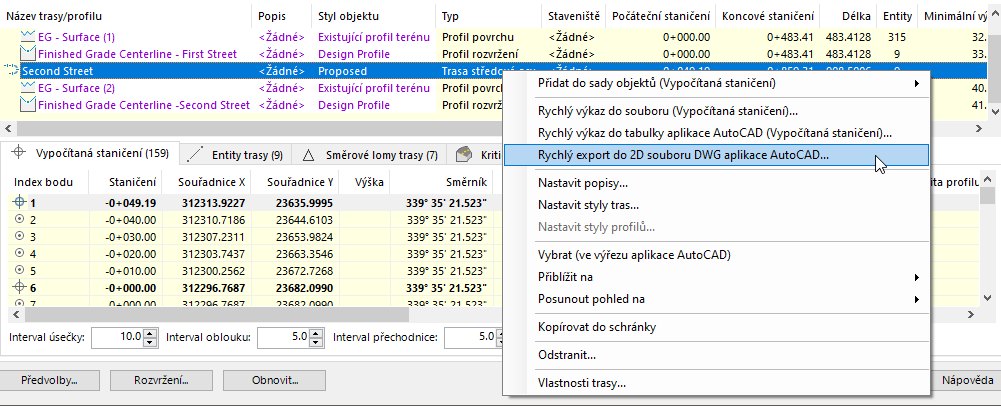

Chcete-li použít možnost Rychlý export do 2D souboru DWG aplikace AutoCAD, v libovolném podokně seznamu objektů v okně aplikace Project Explorer jeden nebo více objektů a v místní nabídce zobrazené po kliknutí pravým tlačítkem myši vyberte možnost Rychlý export do 2D souboru DWG aplikace AutoCAD.
Alternativní pracovní postup exportu do souboru DWG pomocí sad objektů
Pomocí funkce Sady objektů v aplikaci Project Explorer můžete opakovaně generovat nebo aktualizovat více 2D souborů DWG najednou.

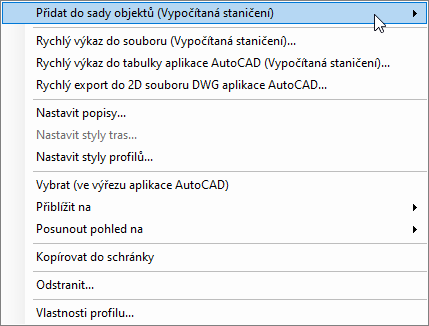

Chcete-li vytvořit novou sadu objektů, která vygeneruje 2D soubor DWG, vyberte v libovolném podokně seznamu objektů v okně aplikace Project Explorer jeden nebo více objektů a v místní nabídce zobrazené po kliknutí pravým tlačítkem myši vyberte možnost Přidat do sady objektů
Nová sada objektů.
V okně Vytvořit sadu objektů nastavte název souboru, typ souboru a výstupní cestu pro soubor DWG, který chcete vygenerovat. Exportovaný výkres lze poté vygenerovat nebo aktualizovat kliknutím na tlačítko Spustit akci, které se nachází na kartě Sady objektů v okně aplikace Project Explorer.
