Für das Anzeigen einer hierarchischen Struktur und das Auswählen von Objekten in dieser Struktur gibt es mehrere Möglichkeiten.
Anzeigen einer Hierarchie
Mithilfe der folgenden Methoden können Sie sich die Beziehungen zwischen unter- und übergeordneten Objekten in einer verknüpften Hierarchie anzeigen lassen:
- Das Dialogfeld "Objekte auswählen" wird angezeigt, wenn Sie Objekte anhand ihres Namens auswählen, zum Beispiel, indem Sie "Bearbeiten"
"Auswählen" "Name" wählen, im Hauptwerkzeugkasten auf "Nach Namen auswählen" klicken oder die Taste H drücken.
Um alle Objekte hierarchisch aufzulisten, aktivieren Sie im Dialogfeld die Option "Unterstruktur anzeigen". Dadurch werden die untergeordneten Objekte unterhalb der übergeordneten Objekte angezeigt.
- In der Hierarchieliste auf der linken Seite des Spuransicht-Fensters werden alle Objekte angezeigt, wobei die Hierarchiebeziehungen durch Einrückungen dargestellt werden. Untergeordnete Objekte werden unter ihrem übergeordneten Objekt nach rechts versetzt abgebildet. Ein weiterer Vorteil der Spuransicht ist die Möglichkeit zum Ein- und Ausblenden der Hierarchiezweige, wodurch Sie bestimmen können, was angezeigt wird.

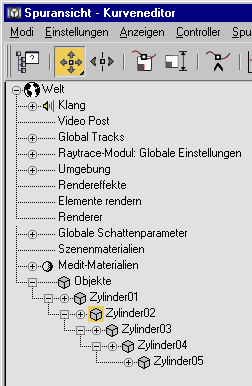

Anzeige der hierarchischen Beziehungen in der Controller-Liste
Ein Kästchen mit einem Pluszeichen zeigt an, dass das Objekt weitere, kollabierte Untereinträge enthält, während ein Kästchen mit einem Minuszeichen angibt, dass die Untereinträge des entsprechenden Objekts bereits erweitert wurden. Durch Klicken auf das Pluszeichen können Sie sich die zugehörigen Untereinträge anzeigen lassen. Wenn Sie auf das Minuszeichen klicken, werden die untergeordneten Objekte des jeweiligen Objekts ausgeblendet.
Tipp: Bei komplexen Szenen können Sie den Kurveneditor verwenden, um die Spuransicht schnell zu durchlaufen. Wählen Sie einfach das Objekt im Ansichtsfenster aus, klicken Sie mit der rechten Maustaste, und wählen Sie "Kurveneditor". Der Spuransicht – Kurveneditor wird geöffnet und das ausgewählte Objekt wird ganz oben im Fenster angezeigt. - Sie können sich Hierarchien auch mithilfe der schematischen Ansicht anzeigen lassen. Die schematische Ansicht bietet Ihnen nicht nur die Möglichkeit, sich die Struktur anzeigen zu lassen, sondern Sie enthält auch Hilfsmittel zum Manipulieren von Hierarchien.
Auswählen von Hierarchiemitgliedern: Über- und untergeordnete Objekte
Sobald Sie Objekte in einer Hierarchie ausgewählt haben, können Sie mithilfe der BILD-AUF-Taste und der BILD-AB-Taste deren über- und untergeordnete Objekte auswählen.
- Mit der BILD-AUF-Taste heben Sie die Auswahl des Objekts auf und wählen dessen übergeordnetes Objekt aus.
- Bei Verwendung der BILD-AB-Taste wird die Auswahl des Objekts aufgehoben, und es werden alle dem Objekt unmittelbar untergeordneten Objekte ausgewählt, nicht aber die Objekte, die den unmittelbar untergeordneten Objekten selbst untergeordnet sind.
Mit den folgenden Schritten können Sie ein Objekt und alle ihm untergeordneten Objekte auswählen:
- Doppelklicken Sie in einem Ansichtsfenster auf das Objekt.
- Doppelklicken Sie in der Hierarchieliste der Spuransicht auf das Symbol für das entsprechende Objekt.
Auswählen von Hierarchiemitgliedern: Objekte auf gleicher Ebene
In Benutzeroberfläche anpassen sind alle Aktionen ("Objekt auf gleicher Ebene - Nächstes" und "Objekt auf vorheriger Ebene - Vorheriges") verfügbar, die im Bereich "Hauptprogramm" und der Kategorie "Alle Befehle" angezeigt werden. Sie können sie als Tastaturkurzbefehle, Schaltflächen in der Werkzeugleiste usw. zuweisen. Wir empfehlen, diese den entsprechenden Rechts- und Links-Pfeiltasten zuzuweisen. Vorgabemäßig sind diesen Tasten keine Tastaturkurzbefehlen zugewiesen.
Wenn Sie einen dieser Befehle verwenden, wird die aktuelle Auswahl durch nur ein Objekt auf derselben hierarchischen Stufe ersetzt. Genauer gesagt wird ein Objekt auf gleicher Ebene in diesem Kontext als ein Objekt von gleicher Erstellungsentfernung zum übergeordneten Objekt, das dem Objekt am nächsten ist, definiert. Alle Objekte, die dieser Definition entsprechen, sind Objekte auf gleicher Ebene, sodass in einer asymmetrischen Hierarchie Objekt A ein Objekt auf gleicher Ebene von Objekt B sein kann, dies aber umgekehrt nicht zwangsläufig der Fall sein muss.
Nehmen Sie als Beispiel die unten angezeigte asymmetrische Hierarchie von Dummy-Helferobjekten:

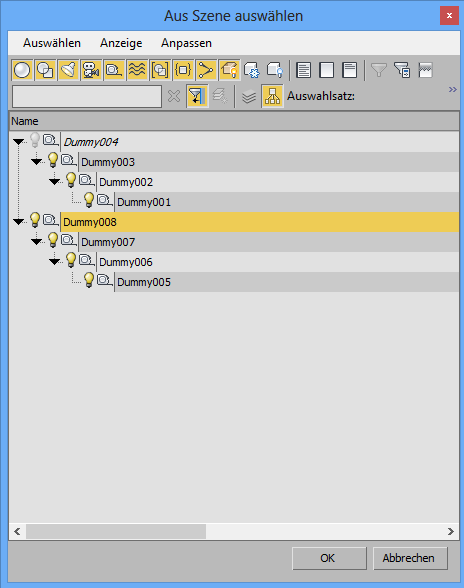

 Hierarchie im Dialogfeld "Aus Szene auswählen" |

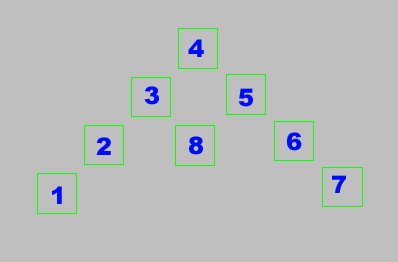

 Hierarchie im Ansichtsfenster (Zahlen hinzugefügt) |
Auf dem Ansichtsfensterbild kann es den Anschein haben, dass die Dummy-Objekte 06, 08 und 02 jeweils auf gleicher Ebene sind. Die Einrichtung ist jedoch komplizierter, da die Dummy-Objekte 02 und 08 direkte untergeordnete Objekte von Dummy03 sind, während Dummy 06ein direkt untergeordnetes Objekt von Dummy05 ist, das sich auf derselben Hierarchieebene wie Dummy03 befindet:
- Wenn Sie Dummy06 auswählen und die Option "Objekt auf gleicher Ebene - Nächstes" aktivieren, wird Dummy08 ausgewählt.
- Wenn Sie Dummy06 auswählen und die Option "Objekt auf gleicher Ebene - Vorheriges" aktivieren, wird Dummy02 ausgewählt.
- Ist Dummy02 ausgewählt, führt die Aktivierung eines der beiden Befehle zur Auswahl der Objekte auf gleicher Ebene dazu, dass Dummy08 ausgewählt wird und sich die Auswahl weiterhin für alle nachfolgenden Aufrufe einer der beiden Befehle ändert. Das liegt daran, dass 3ds Max nur bis zum nächsten Zweig oberhalb des ausgewählten Objekts sieht, was dazu führt, dass die Dummys 02 und 08 Objekte auf gleicher Ebene von Dummy06 sind, dies jedoch nicht umgekehrt der Fall ist.
Diese Definition eines Objekts auf gleicher Ebene hat den praktischen Vorteil, dass Sie beispielsweise zwischen allen Fingerverbindungen auf einer Seite der Figur wechseln können, ohne dass die Auswahl auf die andere Hand springt. Das Wechseln zwischen Objekten auf gleicher Ebene mit einem ausgewählten Armobjekt führt jedoch üblicherweise dazu, dass das gegenüberliegende Armobjekt ausgewählt wird.
Wenn Sie diese Befehle verwenden, können versteckte und eingefrorene Objekte nicht ausgewählt werden. Die Objekte werden jedoch bei der Entscheidung, wann es sich um ein Objekt auf gleicher Ebene handelt und wann nicht, als Teil der Hierarchie angesehen. Ist ein Auswahlfilter aktiv, können Objekte auf gleicher Ebene, welche die Filterkriterien nicht erfüllen, nicht ausgewählt werden. In allen diesen Fällen werden unzulässige Objekte auf gleicher Ebene zugunsten eines weiteren Objekts auf gleicher Ebene übersprungen, wenn weitere Objekte vorhanden sind.
Anpassen des Quad-Menüs
Sie können das Quad-Menü so anpassen, dass es Befehle zur Auswahl von untergeordneten Objekten und/oder übergeordneten Objekten anzeigt. Wählen Sie im Menü "Anpassen" die Option "Benutzeroberfläche anpassen". Ziehen Sie auf der Registerkarte Quads die Option "Mehrere Ebenen übergeordnetes Objekt auswählen" oder "Untergeordnete Objekte auswählen" aus der Liste der Befehle in das Quad-Menü. Anschließend können Sie problemlos unter- oder übergeordnete Objekte mit einem Rechtsklick und einem anschließenden Klick mit der linken Maustaste auswählen.
