Informationen zu Darstellungskomponenten und Materialien von 2D- und 3D-Ansichten

Ein 2D- bzw. 3D-Ansichtsobjekt besteht aus einer Reihe von Darstellungskomponenten, die durch Materialien bestimmt werden können. Beim Zuweisen von Materialien zu einem solchen Objekt weisen Sie jeder einzelnen Darstellungskomponente dieses Objekts ein Material zu. So weisen Sie z. B. einem Fensterrahmen eine bestimmte Holzart oder dem Glaseinsatz eines Fensters eine Glaskomponente zu.

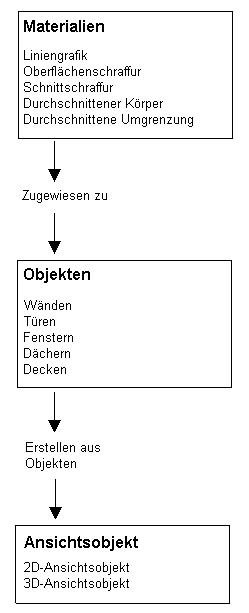

Beim Erstellen eines 2D- bzw. 3D-Ansichtsobjekts aus Gebäudeobjekten werden die Materialzuweisungen der Quellobjekte auf dieses Ansichtsobjekt angewendet. Dabei werden die Materialien nicht unmittelbar der 2D- bzw. 3D-Ansicht zugewiesen. Die Ansicht entnimmt die Materialzuweisungen vielmehr den von ihr erfassten Objekten. Wenn Sie also beispielsweise eine Ansicht einer Wand mit einem Fenster erstellen, werden in dieser Ansicht die Oberflächenschraffuren verwendet, die Sie für das Glas und das Holz des Fensters sowie die Steine dieser Wand definiert haben.

Wenn Sie nicht die Darstellungseigenschaften des Materials, sondern diejenigen des 2D- bzw. 3D-Ansichtsobjekts oder des 2D-Ansichtsstils verwenden möchten, können Sie die Materialzuweisungen in den Darstellungseigenschaften der Ansicht bzw. des Ansichtsstils deaktivieren.

Materialdefinitionen bestehen aus den Darstellungskomponenten, die den Komponententypen der Objekte entsprechen. So wird z. B. die Liniengrafik-Komponente eines Materials für alle Liniengrafiken von Objekten innerhalb einer Draufsicht verwendet. Die Oberflächenschraffur-Komponente eines Materials dient zur Festlegung der Schraffur aller Objektoberflächen in 3D-Modelldarstellungen und -Ansichten.

Eine vollständige Liste aller Materialkomponenten und ihre Beschreibung finden Sie unter Materialkomponenten und Darstellungseigenschaften.

Die folgende Tabelle listet sämtliche Ansichtskomponenten sowie die Informationen dazu auf, von welchen Materialkomponenten sie beeinflusst werden.

Anmerkung: Eine Ansicht ist unter technischem Aspekt wie ein Schnitt zu betrachten und besitzt dieselben Darstellungskomponenten wie ein Schnitt. Die folgenden Themen beschreiben die für die Darstellung von Ansichten bedeutsamsten Darstellungskomponenten. Eine vollständige Liste aller Schnitt- und Ansichtskomponenten finden Sie unter Informationen zu Darstellungskomponenten und Materialien von 2D- und 3D-Schnitten.

2D-Ansicht	Materialkomponente
Oberflächenschraffur-Liniengrafik	Oberflächenschraffur
Verdeckt	Keine Materialien
Gelöscht	Keine Materialien
Unterteilung 1-10	Liniengrafik in 2D-Schnitt/Ansicht bzw. 3D-Körper.
