Bei einem 2D-Schnitt-/Ansichtsstil handelt es sich um eine Reihe von Eigenschaften, die einer 2D-Ansicht zugewiesen werden und die Darstellung sowie andere Merkmale des betreffenden Objekts bestimmen.
Verwenden von 2D-Ansichtsstilen
Mit einem 2D-Schnitt-/Ansichtsstil wird die Darstellung der Liniengrafik in einer Ansicht bestimmt. Dabei werden Gestaltungsregeln verwendet, die festlegen, wie die einzelnen Teile einer Ansicht angezeigt werden. Diesen Stil können Sie dann einer Ansicht zuweisen, um deren Darstellung zu definieren. Sie können auch die Darstellung einzelner Linien der Ansicht ändern und diese Änderungen in dem 2D-Schnitt-/Ansichtsstil speichern.
Darstellungskomponenten und Gestaltung
Mithilfe von Darstellungskomponenten werden die grafischen Charakteristika von Liniengrafiken bestimmt, z. B. Farbe und Linientyp, die den einzelnen Darstellungskomponenten zugewiesen werden. Die Gestaltung definiert, wie der Liniengrafik einer Ansicht Darstellungskomponenten zugewiesen werden.
Wenn Sie eine Gestaltungsregel erstellen, bestimmen Sie den Teil der zu steuernden 2D-Ansicht anhand der Farbe der Objekte im Gebäudemodell und deren Kontext in der Ansicht. Anschließend wählen Sie die Darstellungskomponente, die Sie für die Liniengrafik mit den angegebenen Kriterien benötigen. Dabei können Sie die Liniengrafik einer Standarddarstellungskomponente oder einer benutzerspezifischen Darstellungskomponente zuweisen, die Sie dem Stil hinzugefügt haben. Sie könnten beispielsweise eine Regel definieren, die sämtlichen Objekten des Modells mit der Farbe Nr. 150, die sich im Verlauf der Ansichtslinie befinden, eine benutzerspezifische Darstellungskomponente mit der Bezeichnung Dunkel zuweist, die Sie im Stil erstellt haben. Oder Sie könnten ein Treppenhaus hinter einer Wand verbergen, indem Sie eine Regel verwenden, die alle blauen Liniengrafiken mit der Darstellungskomponente Verdeckt verknüpft.
Verwalten von 2D-Ansichtsstilen
Um Schnittstile zu erstellen, zu bearbeiten, zu kopieren oder zu löschen, greifen Sie auf den Stil-Manager zu. Der Stil-Manager ist ein zentrales Element von AutoCAD Architecture 2024-Toolset, in dem Sie Stile aus den verschiedenen Zeichnungen und Zeichnungsvorlagen zusammenfassen können.
Materialien und 2D-Ansichtsstile
2D-Ansichtsstile stellen eine einfach zu handhabende Möglichkeit dar, 2D-Ansichtsobjekten bestimmte Materialien zuzuweisen. Sie können angeben, bei welchen Ansichtskomponenten die Darstellung durch die Materialien gesteuert wird und bei welchen nicht. Benutzerspezifischen Komponenten können allerdings keine Materialien zugewiesen werden.
Unterteilungen in 2D-Ansichtsstilen und Materialien
Wenn Sie in einem Stil neue Unterteilungen definieren, dann sollen sich die darin enthaltenen Objekte in aller Regel von anderen Unterteilungen unterscheiden. Wenn Sie den Objekten Materialien zugewiesen haben, können Sie den 2D-Ansichtsstil so einstellen, dass er die Oberflächenschraffur des Materials verwendet, die Farben und Linientypen dagegen den Darstellungseigenschaften der Unterteilung entnimmt.

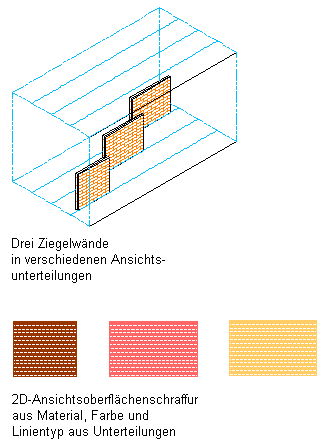

Ansichtsunterteilungen mit zugewiesener Oberflächenschraffur
