So verknüpfen Sie ein Inventor-Bauteil mit einem Electrical-Betriebsmittel in Ihrer Betriebsmittelstruktur

Verknüpfen Sie ein Inventor-Bauteil mit einem AutoCAD Electrical-Toolset-Betriebsmittel in Ihrer Betriebsmittelstruktur. Mit der gleichen Funktion können Sie auch ein AutoCAD Electrical-Toolset-Betriebsmittel mit einem Inventor-Bauteil verknüpfen.

1. Klicken Sie auf Registerkarte ProjektGruppe ProjektwerkzeugeManager. Finden

2. Klicken Sie im Projekt-Manager auf die Registerkarte Ortsansicht.

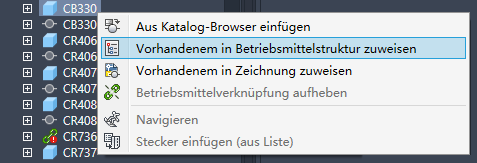

3. Klicken Sie in der Registerkarte Ortsansicht mit der rechten Maustaste auf das Inventor-Bauteil, und klicken Sie auf Vorhandenem in Betriebsmittelstruktur zuweisen.

   Anmerkung: Sie können auch ein elektrisches Betriebsmittel auswählen und es einem Inventor-Bauteil zuweisen. Wenn Sie den Mauszeiger über ein Betriebsmittel bewegen, das nicht verknüpft werden kann, wird ein Stopp-Symbol angezeigt. Dies weist darauf hin, dass keine Zuweisung zu diesem Betriebsmittel in der Struktur möglich ist.

4. Wählen Sie in der Betriebsmittel-Strukturansicht das elektrische Betriebsmittel aus, das mit dem Inventor-Bauteil verknüpft werden soll. Die Betriebsmittel-Strukturansicht wird automatisch aktualisiert, um das verknüpfte Betriebsmittel anzuzeigen.
